Регулятор температуры Pulser-ADD

1 руб.

В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение: 230/50 В/Гц, 1 фаза или 400/50 В/Гц , 2 фазы
Макс. мощность управления: 3,6 кВт или 6,4 кВт
Выделяемая тепловая мощность: 20 Вт
Макс./мин. ток нагрузки: 16/1 А
Степень защиты: IP 20
Диапазон регулирования температуры: 0–30 °С
Понижение температуры: 0–10 K
Размеры, ВхШхГ: 153 х 93 х 43 мм
Вес: 0,3 кг

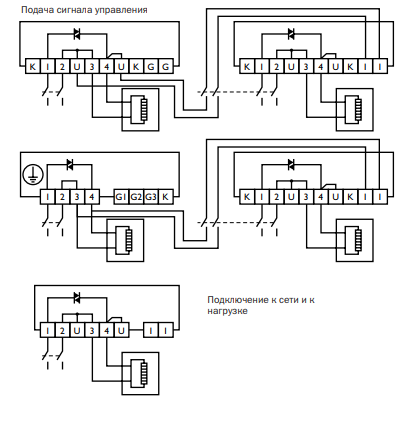

СХЕМА ПОДКЛЮЧЕНИЯ

ОПИСАНИЕ

Электрический (симисторный) регулятор PULSER–ADD предназначен для регулирования мощности однофазных и двухфазных электрических обогревателей, работающих от сети напряжением 200…415 В. Регулятор предназначен для встраивания в нишу и включается последовательно между сетью питания и электрообогревателем (например, радиатором или панелью). PULSER–ADD является внешним дополнительным устройством, которое используется в том случае, если мощность электрообогревателя превышает максимально допустимую мощность регулятора PULSER. Управляющий вход регулятора PULSER–ADD должен быть соединен с управляющим выходом регулятора PULSER. При необходимости несколько регуляторов PULSER–ADD могут управляться от одного и того же регулятора PULSER. Регулятор PULSER–ADD управляет электрической нагрузкой синхронно с главным регулятором PULSER.

ПРИМЕРЫ ПРИМЕНЕНИЯ

Если мощность нагрузки превышает 3500 Вт (при напряжении 230 В) или 6000 Вт (при напряжении 400 В), то нагрузочную способность стандартного регулятора PULSER можно увеличить за счет подключения дополнительного регулятора PULSER–ADD. При необходимости можно использовать несколько регуляторов PULSER–ADD, но каждый из них должен управлять только своим собственным электрообогревателем.

СХЕМА ПОДКЛЮЧЕНИЯ
