Регулятор температуры МРТ380.14-25 до 16 кВт
Регулятор температуры МРТ380.14-25 до 16 кВт
Регулятор температуры МРТ380.14-25 до 16 кВт
Регулятор температуры МРТ380.14-25 до 16 кВт
Регулятор температуры МРТ380.14-25 до 16 кВт

Регулятор температуры МРТ380.14-25 до 16 кВт

14085 руб. 11972 руб.
В корзину

Купить в 1 клик

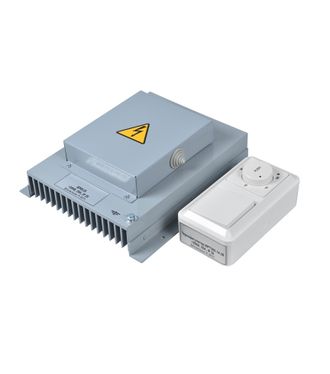

Для трехфазных канальных нагревателей, подключаемых на 380В.  Для монтажа на стену или в щиты управления. Конструктивно разделен на два блока - управления и симисторный. Терморегуляторы используют датчики ТД1 или КТД1


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


 Напряжение питания блока управления: ~ 220 В ± 15%

 Напряжение коммутируемое блоком симисторов: ~ 400 В ± 15%

 Максимальный рабочий ток: 25 А

 Максимальная мощность нагревателя: 16 кВт

 Выделяемая мощность: 118 Вт

 Диапазон температур: от 0 до 40 °С

 Размеры блока управления: 150х80х53 мм

 Размеры блока симисторов: 243х202х88 мм

 Степень защиты блока управления: IP20

 Степень защиты блока симисторов: IP40

 Монтаж: на стену или в щит управления

 Вес: 1,4 кг

ПРИМЕНЕНИЕ

Симисторный регулятор температуры МРТ380.14 используется для поддержания заданной температуры с помощью изменения мощности трехфазных электрических нагревателей, работающих от сети 380 В.
Поддержание температуры происходит за счет периодического включения/выключения нагревателей при непрерывном сравнении заданной температуры и температуры датчика.
Переключение нагрузки производится симисторами в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Особенностью данного регулятора является то, что он разделен на две части: блок управления с выключателем и блок симисторов. Это дало возможность существенно снизить цену на все устройство и облегчить его монтаж.
Между собой блок управления и блок симисторов соединены длинным 4-х метровым кабелем, что позволяет убирать большой блок управления под подшивной потолок, а пластмассовый блок управления устанавливать также как
и обыкновенный комнатный выключатель. Кабель входит в комплект поставки.
Симисторные регуляторы МРТ380 предназначены для поддержания температуры приточного воздуха в системах вентиляции и кондиционирования с электрическим калорифером.


ОПИСАНИЕ РАБОТЫ

В состав блока управления входят две части: выключатель ВЕНТИЛЯЦИЯ и регулятор ТЕМПЕРАТУРА. Для подачи питания на симисторный регулятор необходимо нажать клавишу на блоке управления.
При этом на клавише загорится красный светодиод “сеть”.
Светодиод у ручки регулятора загорается при открывании симисторов и подаче напряжения на нагревательные элементы. Нужное значение температуры устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА.
К регулятору подключается канальный датчик температуры ТД1, который располагается в воздуховоде, или его комнатный аналог КТД1.
Канальные нагреватели подключаются на клеммы блока симисторов. Там же установлены клеммы 11 и 12 для соединения с блоком расширения мощности БРМ25 или БРМ40. Это дает возможность увеличить общую мощность терморегулятора за счет подключения дополнительной ступени ТЭНов нагревателя. Температура воздуха поддерживается в пределах от 5 до 35 °С .
При монтаже МРТ380 совместно с блоком силовым БС получается законченная система управления для приточной установки с электрическим нагревателем.


СХЕМЫ ПОДКЛЮЧЕНИЯ
