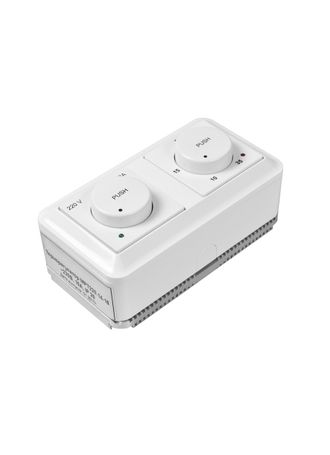

Регулятор температуры МРТ220.14-16 до 3 кВт

Регулятор температуры МРТ220.14-16 до 3 кВт

11397 руб. 9687 руб.
В корзину

Купить в 1 клик



Симисторный регулятор температуры. Включение/выключение, регулировка скорости вентилятора на 220В + регулирование температуры.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


 Напряжение питания: ~ 220 В, ± 15%, 50 Гц

 Максимальный рабочий ток: 16 А

Максимальный ток вентилятора: 2 А

 Максимальная мощность нагревателя: 3 кВт

 Диапазон температур: 10...35 °С

 Габаритные размеры: 150х80х70 мм

 Класс защиты: IP20

 Вес: 0,7 кг

 Присоединение: через зажимы до 2,5 мм²

 Усилие затяжки: 0,3 Н∗м

ПРИМЕНЕНИЕ

Симисторные регуляторы температуры МРТ.220.14-16 разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих
от сети 220 В.
Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Терморегуляторы управляют нагревателями мощностью до 3-х кВт (максимальный рабочий ток 16 А).
МРТ220.14-16 совмещает в одном корпусе терморегулятор и симисторный регулятор скорости вращения приточного вентилятора на 2А, подключенного на 220 В. Блокирует работу нагревателя без вентилятора.


ОПИСАНИЕ РАБОТЫ

МРТ220.14-16 совмещает в одном корпусе терморегулятор и симисторный регулятор скорости вращения приточного вентилятора, подключенного на 220 В, максимальный рабочий ток 2 А. Блокирует включение нагревателя без вентилятора.
Особенностью регуляторов МРТ220.14-16 является то, что при их использовании получается законченная система управления для простейшей приточной установки.
Ко всем регуляторам подключаются канальный датчик температуры ТД1, который располагается в воздуховоде, или его комнатный аналог КТД1.


СХЕМА ПОДКЛЮЧЕНИЯ
