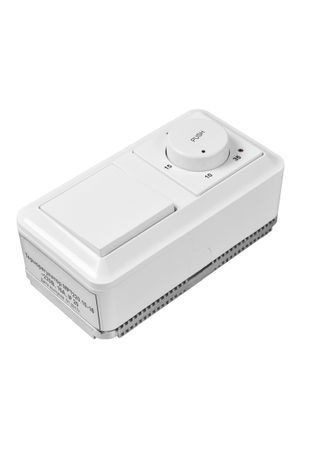

Регулятор температуры МРТ220.10-16 до 3 кВт

Регулятор температуры МРТ220.10-16 до 3 кВт

7693 руб. 6539 руб.

В корзину

Купить в 1 клик



Симисторный регулятор температуры. Включение/выключение вентилятора на 220В + регулирование температуры.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


 Напряжение питания: ~ 220 В, ± 15%, 50 Гц

 Максимальный рабочий ток: 16 А

 Максимальный ток вентилятора: 2 А

 Максимальная мощность нагревателя: 3 кВт

 Диапазон регулируемых температур: 10...35 °С

 Диапазон рабочих температур: 0 ... 40 °С

 Габаритные размеры: 150х80х70 мм

 Класс защиты: IP20

 Вес: 0,6 кг

 Присоединение: через зажимы до 2,5 мм²

 Усилие затяжки: 0,3 Н∗м


ПРИМЕНЕНИЕ

Симисторные регуляторы температуры МРТ.220.10-16 разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих от сети 220 В.
Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Терморегуляторы управляют нагревателями мощностью до 3-х кВт (максимальный рабочий ток 16 А).
МРТ220.10-16 дополнительно имеет клавишу включения/выключения вентилятора.


ОПИСАНИЕ РАБОТЫ

В регуляторе МРТ220.10-16 конструктивно в состав регулятора входят два блока: выключатель ВЕНТИЛЯЦИЯ и регулятор ТЕМПЕРАТУРА. На выключателе установлена лампочка, которая загорается при включении вентилятора. Этот выключатель не позволяет включить канальный нагреватель без вентилятора. Светодиод у ручки регулятора загорается при открывании симисторов и подаче напряжения на нагревательные элементы. Нужное значение температуры устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА.
Особенностью регуляторов МРТ220.10-16 является то, что при их использовании получается законченная система управления для простейшей приточной установки.
Ко всем регуляторам подключаются канальный датчик температуры ТД1, который располагается в воздуховоде, или его комнатный аналог КТД1.


СХЕМА ПОДКЛЮЧЕНИЯ
