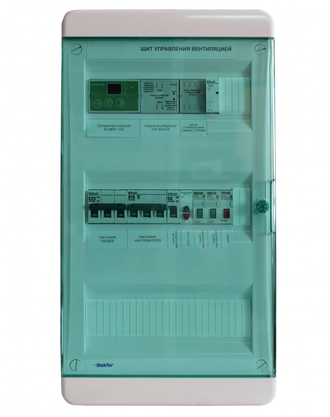

Щит управления электрокалориферами ЩУ-ЭП-Р10-3.1
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Мощность приточного вентлятора 220В: 0,55 кВт
- Мощность вытяжного вентлятора 220В: нет
- Регулировка скорости приточного вентилятора: с помощью СРМ2.5Щ
- Регулировка скорости вытяжного вентилятора: нет
- Электричекий нагреватель: до 3кВт/220В/1ф
- Габаритные размеры: 290х535х102
- Материал корпуса: пластик
- Степень защиты: IP41
- Вес: 7,0
РАСШИФРОВКА НАЗВАНИЯ
ПРИМЕНЕНИЕ
Щиты управления электрическими нагревателями ЩУ-ЭП применяются в приточных и приточно-вытяжных системах с электрическим нагревателем. Возможно подключение и управление отдельно приточным и отдельно вытяжным вентилятором. Возможна регулировка скорости приточного и вытяжного вентилятора. Подключение нагревателей на 220 В 1 фаза, 380 В 2 фазы и 380 В 3 фазы. Мощность электрического нагревателя – от 3 до 15 кВт.
Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера. Запуск системы одной кнопкой. Пластиковый корпус с радиатором на задней стенке.
СТАНДАРТНЫЕ ФУНКЦИИ
- ручной пуск и останов вентсистемы;
- плавная регулировка скорости вращения приточного вентилятора(в зависимости от модификации щита управления);
- электрический нагреватель 220/380 В, 1,2 или 3 фазы;
- регулировка температуры приточного воздуха;
- защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
- индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS500(PS1500);
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина, либо управление "открыто/закрыто");
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы.
