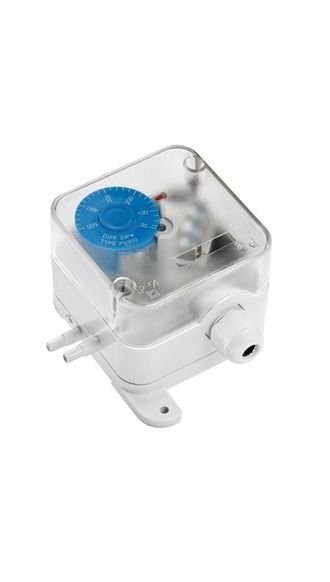

Датчик перепада давления PS500

2823 руб. 2400 руб.

В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Габаритные размеры: 73х105х63 мм

• Вес: 0,15 кг

• Рабочая температура: -20...60 °С

• Температура хранения: -40...85 °С

• Диапазон измерения: 30...500 Па

• Максимальное давление в системе: 150 кПа

• Механическая износостойкость: более 1.000.000 операций

• Класс защиты: IP54

• Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²

• Усилие затяжки: 0,3 Н∗м

В комплект поставки входят крепежные винты, пластиковые переходы и трубки

СХЕМА ПОДКЛЮЧЕНИЯ

ПРИМЕНЕНИЕ

Простой и исключительно надежный электроконтактный датчик дифференциального давления для воздуха и неагрессивных газов.
Принцип работы датчика давления основан на измерении давления «до» и «после» элементов вентиляционной системы: вентилятора, фильтра или рекуператора.
Если перепад давления превысил установленное значение, то контакт датчика переключается и может быть выдан сигнал на управляющий модуль системы вентиляции.
Применяется в системах вентиляции и кондиционирования для контроля изменения давления.

Тип датчика	Диапазон измеряемого давления, Па	Точность датчика в нижнем диапазоне, Па	Точность датчика в верхнем диапазоне, Па	Максимальный ток резистивной нагрузки 220 В, А	Максимальный ток индуктивной нагрузки 220 В, А
PS500	30 ... 500	30 ± 5	500 ± 30	3	2

ОПИСАНИЕ РАБОТЫ

Индикация загрязнения фильтра: трубка “+” устанавливается до фильтра (по ходу воздушного потока), трубка “-” устанавливается после фильтра.
Подтверждения работы вентилятора: трубка “-” устанавливается до вентилятора (по ходу воздушного потока), трубка “+” устанавливается после вентилятора.
Контроль обмерзания рекуператора: трубка “+” устанавливается до рекуператора (по ходу воздушного потока), трубка “-” устанавливается после рекуператора.

СХЕМА ПОДКЛЮЧЕНИЯ
