Щит управления электрокалориферами ЩУ3-0,75-6

СХЕМЫ ПОДКЛЮЧЕНИЯ

• Функциональная схема

• Схема подключения ЩУ3-0,75-6, ЩУ3-0,75-9, ЩУ3-0,75-12, ЩУ3-0,75-15, ЩУ3-0,75-18 и ЩУ3-1,5-24
• Подводимые провода


ОПИСАНИЕ

Щит управления ЩУ3 предназначен для управления работой вентилятора и калорифера в приточных системах вентиляции с электрическим калорифером.
К щиту управления можно подключить частотный регулятор скорости вращения вентилятора.
Два варианта исполнения - в металлическом и пластиковом корпусе.
Есть регулировка температуры приточного воздуха с помощью контроллера.
Мощность электрического калорифера на 380 В до 24 кВт. Возможно подключение нагревателя на 220 В.
Раздельное включение вентилятора и нагревателя, с автоматическим отключением нагревателя при отключении вентилятора.
Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера.
Возможно совместное использование с щитом ЩУВ1, ЩУВ2 и ЩУВ3, при этом в щите добавляется функция управления вытяжным вентилятором. В таком случае  вытяжной вентилятор будет запускаться совместно с приточным.

СТАНДАРТНЫЕ ФУНКЦИИ:

- ручной пуск и останов вентилятора на 220/380 В;
- ручной пуск и останов электрического нагревателя на 380 В;
- электрический нагреватель 220/380 В;
- регулировка температуры приточного воздуха;
- защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
- блокировка включения нагревателя без включения вентилятора;
- индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS-500;
- управление электроприводом воздушной заслонки (питание 220 В,  возвратная пружина);
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- для управления вытяжным вентилятором возможно подключить ЩУВ1, ЩУВ2 или ЩУВ3.

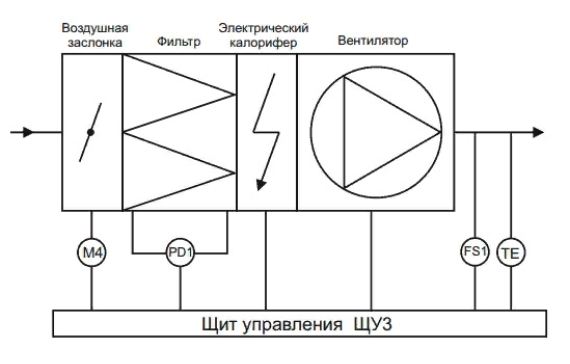

ФУНКЦИОНАЛЬНАЯ СХЕМА

Схема подключения ЩУ3-0,75-6, ЩУ3-0,75-9, ЩУ3-0,75-12, ЩУ3-0,75-15, ЩУ3-0,75-18 и ЩУ3-1,5-24

ОПИСАНИЕ РАБОТЫ

При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора M1, при этом на передней панели щита управления загорится лампа РАБОТА ВЕНТИЛЯТОРА. После запуска вентилятора возможно включение нагревателя. Кнопкой ПУСК НАГРЕВАТЕЛЯ включается канальный нагреватель NK1 и на дверце щита управления загорится индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ.

Симисторный регулятор, путем постоянного включения/выключения нагревателя поддерживает заданную температуру приточного воздуха. Датчик температуры НЕ устанавливается в канале приточной вентиляции или в помещении. Кнопками СТОП можно выключить вентилятор и нагреватель.

Нагреватель блокируется, если не включить вентилятор. При срабатывании термостатов защиты против перегрева канальный нагреватель отключается, вентилятор продолжает работать.

При замыкании контакта пожарной сигнализации FS1 вентилятор и нагреватель также отключается.

К щиту управления возможно подключение частотного регулятора ATV212.

Щит управления позволяет подключать вентиляторы и электрические нагреватели на 220 В.

Возможно совместное включение с приточным вентилятором вытяжного вентилятора при помощи щита управления ЩУВ1, ЩУВ2 или ЩУВ3.

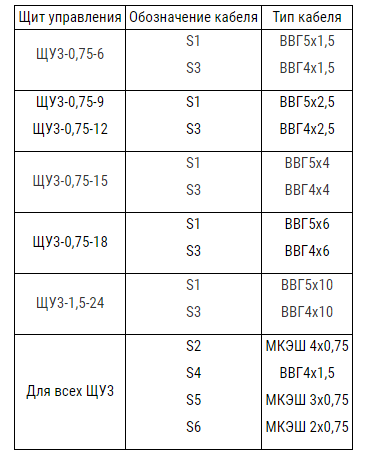

ПОДВОДИМЫЕ ПРОВОДА
