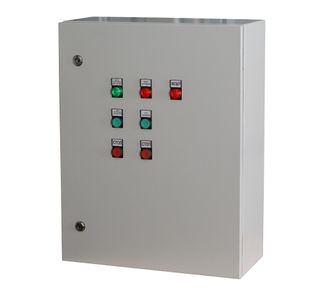

Щит управления электрокалориферами ЩУ1-0,75-6

35097 руб. 29833 руб.

В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мощность двигателя: 0,75 кВт
Мощность нагреватель: 6 кВт
Максимальный рабочий ток: 13 А
Размеры щита: 500х400х220 мм
Напряжение питания: ~ 380 В ± 15%, 50 Гц
Диапазон рабочих температур: 0 ... 40 °С
Степень защиты: IP54
Материал: металл
Вес: 15 кг

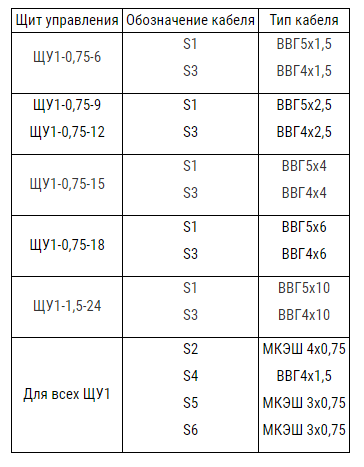

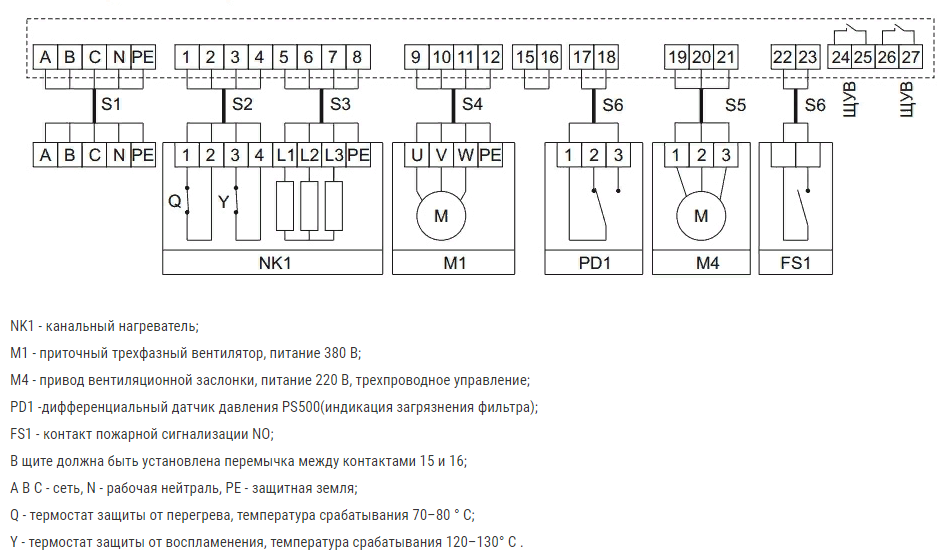

СХЕМЫ ПОДКЛЮЧЕНИЯ

ОПИСАНИЕ

Щит управления ЩУ1 предназначен для управления работой вентилятора и калорифера в приточных системах вентиляции с электрическим калорифером.
К щиту управления можно подключить частотный регулятор скорости вращения вентилятора.
Мощность электрического калорифера до 24 кВт.
Раздельное включение вентилятора и нагревателя, с автоматическим отключением нагревателя при отключении вентилятора.
Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера.
К щиту управления можно подключить любой частотный регулятор скорости вращения вентилятора.
Возможно совместное использование с щитом ЩУВ1, ЩУВ2 и ЩУВ3, при этом в щите добавляется функция управления вытяжным вентилятором. В таком случае вытяжной вентилятор будет запускаться совместно с приточным.

СТАНДАРТНЫЕ ФУНКЦИИ:

- ручной пуск и останов вентилятора на 380 В;
- ручной пуск и останов электрического нагревателя на 380 В;
- защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
- блокировка включения нагревателя без включения вентилятора;
- индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS-500;
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- возможно подключение частотного регулятора скорости вращения вентилятора;
- для управления вытяжным вентилятором возможно подключить ЩУВ1, ЩУВ2 или ЩУВ3.

ОПИСАНИЕ РАБОТЫ

При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора M1, на передней панели щита управления загорится индикаторная лампа Р АБОТА ВЕНТИЛЯТОРА и открывается вентиляционная заслонка М4. После запуска вентилятора возможно включение нагревателя. Кнопкой ПУСК НАГРЕВАТЕЛЯ включается канальный нагреватель NK1 и, кроме того, загорается индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ. Кнопками СТОП можно выключить вентилятор и нагреватель. Нагреватель невозможно включить отдельно от вентилятора. При срабатывании термостата защиты, канальный нагреватель отключается, а вентилятор продолжает работать.
При замыкании контакта пожарной сигнализации FS1 вентилятор и нагреватель также отключается. К щиту управления возможно подключение частотного регулятора ATV212 или SDI INSTART. Возможно совместное включение с приточным вентилятором вытяжного вентилятора при помощи щита управления ЩУВ1, ЩУВ2 или ЩУВ3.

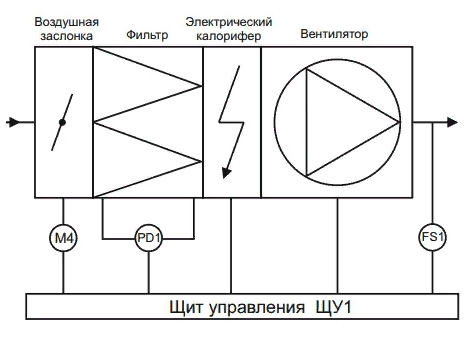

Функциональная схема
