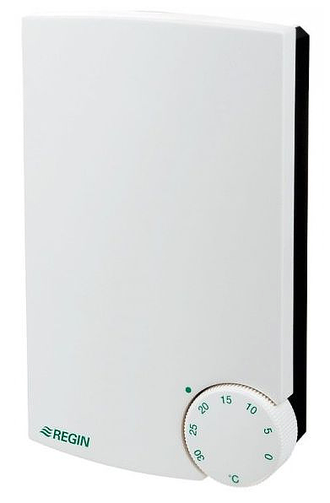

Регулятор температуры Pulser-M

ОПИСАНИЕ

       Симисторные регуляторы температуры Pulser предназначены для поддержания заданной температуры с помощью изменения мощности однофазных и двухфазных электрических нагревателей. Регулирование происходит за счёт изменения времени включения и выключения полной мощности нагревателя (пропорциональное регулирование по времени). Время цикла составляет приблизительно 60 секунд. Коммутация нагрузки осуществляется полупроводниковым прибором (симистором) в тот момент, когда ток и напряжение на нагревателе равны нулю. Это исключает возникновение электромагнитных помех и повышает надёжность регуляторов за счёт отсутствия механических элементов, подверженных износу.

       Регуляторы Pulser и Pulser-M оснащены встроенным термодатчиком и имеют контакты для подключения одного внеш-него датчика температуры (двух у Pulser-M).
Регуляторы автоматически изменяют закон управления в соответствии с динамикой объекта управления. Для быстро изменяющейся температуры, например, при регулировании температуры приточного воздуха Pulser работает в режиме пропорционально-интегрального регулирования с фиксированной зоной пропорциональности 20 К и временем интегрирования равным 6 мин. Для медленно изменяющейся температуры, например, при регулировании температуры в помещении Pulser работает в режиме пропорционального регулирования с фиксированной зоной пропорциональности 2 К. В регуляторах (кроме Pulser-220X010 и Pulser-380X010) предусмотрена перенастройка на пониженную температуру в ночной период в диапазоне ?Т = 0–10 К с помощью внешнего переключателя, например, таймера.

СХЕМА ПОДКЛЮЧЕНИЯ
