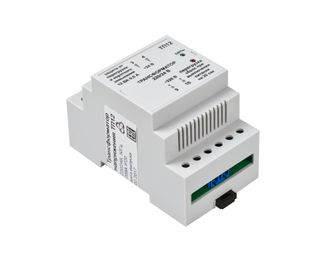

Трансформатор ТП12

3177 руб. 2860 руб.

В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Первичное напряжение: ~ 220 В ± 15%
Вторичное напряжение: ~ 24 В ± 15%
Выходная мощность: 12 ВА
Рабочая температура: 0...40 °С
Монтаж: на 35 мм DIN рейку
Диапазон рабочих температур: 0 ... 40 °С
Степень защиты: IP20
Габаритные размеры: 53х90х58 мм
Вес: 0,45 кг
Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²
Усилие затяжки: 0,3 Н*м

СХЕМА ПОДКЛЮЧЕНИЯ

ПРИМЕНЕНИЕ

Трансформатор ТП12 понижает напряжение с 220 В до 24 В.
В конструкции присутствует система защиты против перегрузки и короткого замыкания нагрузки.
Используются в щитах управления для питания электроприводов воздушных заслонок и клапанов смесительных узлов на 24 В. Также предназначен для обеспечения питания управляющих систем вентиляции и кондиционирования.

ОПИСАНИЕ РАБОТЫ

При подаче первичного напряжения на входные клеммы трансформатор выдает напряжение 24 В на выходные клеммы, при этом загорается светодиод СЕТЬ. Величина вторичного тока не более 0,5 А. При возникновении токов короткого замыкания по вторичной цепи или при ее перегрузке, трансформатор отключает вторичное напряжение, переходя в режим “замок”. В этом режиме загорается светодиод ПЕРЕГРУЗКА. Выйти из “замка”, после устранения причин короткого замыкания, возможно только по снятию первичного питания с трансформатора.
Самовосстанавливающийся предохранитель по току гарантировано выдерживает 100 коротких замыканий.
Трансформатор обладает повышенной устойчивостью к температуре окружающей среды ( до 50 °С).

СХЕМА ПОДКЛЮЧЕНИЯ
