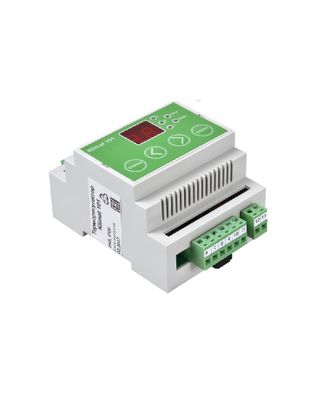

Контроллер Klimat 101
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Тип калорифера: водяной
• Напряжение питания: 24В ± 10%, постоянного или переменного тока
• Аналоговые выходы: 0-10 В, 10мА
• Аналоговые входы: датчики стандарта PT1000
• Цифровые входы: 12В, 5мА
• Релейные выходы: перекидной контакт 220В, 3А инд. нагр./10А резист. нагр.
• Диапазон рабочих температур: 0 ... 40 °С
• Степень защиты: IP20
• Габаритные размеры: 70х95х58 мм
• Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²
• Усилие затяжки: 0,3 Н*м
ОПИСАНИЕ
Контроллер Klimat 101 используется для поддержания температуры воздуха в приточных вентиляционных системах с водяным калорифером. Зимний запуск. Защита от замерзания теплоносителя. Не требует дополнительных настроек.
СИСТЕМА С ВОДЯНЫМ КАЛОРИФЕРОМ
СХЕМА ПОДКЛЮЧЕНИЯ
ОПИСАНИЕ РАБОТЫ
Контроллер предназначен для управления расходом горячей воды через водяной калорифер, поддерживая заданную температуру воздуха, управляя электроприводом М1 при помощи выходного сигнала 0 ... 10 В, который подается с клеммы 5 контроллера. Трансформатор А2 должен подавать питание 24 В на контроллер А1 постоянно, и независимо от того, работает ли вентилятор. Когда вентилятор выключен, контакты 10 и 11 должны быть разомкнуты. При этом терморегулятор будет находится в дежурном режиме, контакты 1 и 2 замкнуты. В этом режиме контроллер отображает температуру воздуха и поддерживает температуру обратной воды в зависимости от уставки.
Температура обратной воды замеряется датчиком Т2. В дежурном режиме калорифер поддерживается в прогретом состоянии, что необходимо для включения приточной системы в зимнее время. При включении вентилятора контакты 10 и 11 контроллера должны замкнуться. Для этого чаще всего используют дифференциальный датчик давления, устанавливаемый на приточный вентилятор. При замыкании этих контактов контроллер переходит в рабочий режим.
В момент включения системы начинается процедура зимнего запуска. Эта процедура призвана обеспечить гарантированный запуск системы в зимний период. Т.к. контроллер не оснащен датчиком наружной температуры, зимний запуск осуществляется каждый раз при включении системы. Время зимнего запуска устанавливается в режиме настройки уставок. При установке времени = 0 минут, зимний запуск отключается. Алгоритм зимнего запуска прост и надежен.
В случае предельно низких наружных температур, возможно скорректировать температуру обратной воды, поддерживаемой в дежурном режиме. Для этого в режиме уставок необходимо увеличить значение до необходимого уровня. По окончании процедуры зимнего запуска контроллер осуществляет регулирование температуры приточного воздуха и контроль температуры обратной воды, непрерывно считывая данные с датчиков температуры Т1 и Т2.
Температура воздуха замеряется датчиком Т1. В зависимости от разницы между текущей и установленной температурой, а также анализируя значения Р, контроллер поддерживает температуру приточного воздуха по РI - закону. Если I установлен в ноль, то только по Р - закону для температуры воздуха в помещении.
В любом из режимов работы контроллер активно борется с угрозой замерзания теплоносителя, дополнительно открывая смесительный клапан при низкой температуре обратной воды из водяного калорифера. В случае понижения температуры воды меньше +12 °С, контроллер начинает приоткрывать клапан по Р - закону с фиксированным коэффициентом, если рассчитанное им значение открытия больше существующего в этот момент. Если температура обратной воды достигла + 7 °С, контроллер переходит в режим авария и контакты реле аварии 1 и 2 контроллера размыкаются, что должно приводить к выключению вентилятора и закрытию воздушной заслонки для приточного воздуха. Контакты 2 и 3 в этот момент замыкаются и их можно использовать для индикации аварии. Регулирующий клапан открывается полностью и на лицевой панели контроллера загорается красный светодиод «Авария». Для дальнейшей работы контроллера необходимо нажать кнопку «Сброс» на клавиатуре терморегулятора. После нажатия этой кнопки терморегулятор переходит в дежурный режим работы. Светодиод «Авария» и реле аварии выключаются только с помощью кнопки «Сброс» на лицевой панели контроллера или при снятии питания.
