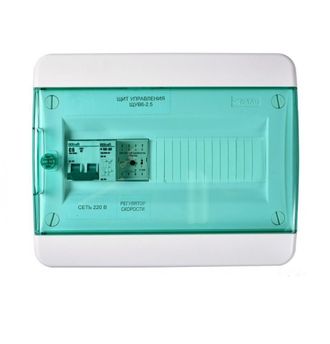

Щит управления вентиляторами ЩУВ6-5,0 1,1 кВт (220В)
Щит управления вентиляторами ЩУВ6-5,0 1,1 кВт (220В)
Щит управления вентиляторами ЩУВ6-5,0 1,1 кВт (220В)
Щит управления вентиляторами ЩУВ6-5,0 1,1 кВт (220В)

Щит управления вентиляторами ЩУВ6-5,0 1,1 кВт (220В)

13570 руб. 11555 руб.
В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


  Мощность двигателя: 1,1 кВт

•  Линейный ток: 5,0 А

  Симисторный регулятор скоростиСРМ5Щ

  Размер щита управления (Ш/В/Г): 290х240х102 мм

  Напряжение питания: ~ 220 В ± 15%, 50 Гц

  Диапазон рабочих температур: 0 ... 40 °С

  Матераил корпуса: пластик

  Степень защиты: IP41

  Вес: 3,0 кг

СХЕМЫ ПОДКЛЮЧЕНИЯ


ОПИСАНИЕ

Щит управления ЩУВ6 представляет собой щит управления вентилятором на 220 В, оборудованным асинхронными двигателем.
Предназначен для плавной регулировки скорости вращения канального вентилятора. Регулировка осуществляется с лицевой панели щита.
Есть возможность управлять щитом с помощью внешнего сигнала 0-10 В или с помощью внешнего задающего потенциометра 10 кОм.
ЩУВ4 применяется для управления вентиляторами на 220 В, когда необходима регулировка скорости их вращения.


СТАНДАРТНЫЕ ФУНКЦИИ:

- автоматический запуск и останов вентилятора при подаче и снятии питания ;
- плавная регулировка скорости вращения вентилятора на 220 В;
- управление скоростью вращения вентилятора от внешнего сигнала 0-10 В;
- управление скоростью вращения вентилятора от внешнего потенциометра 10 кОм;
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина).

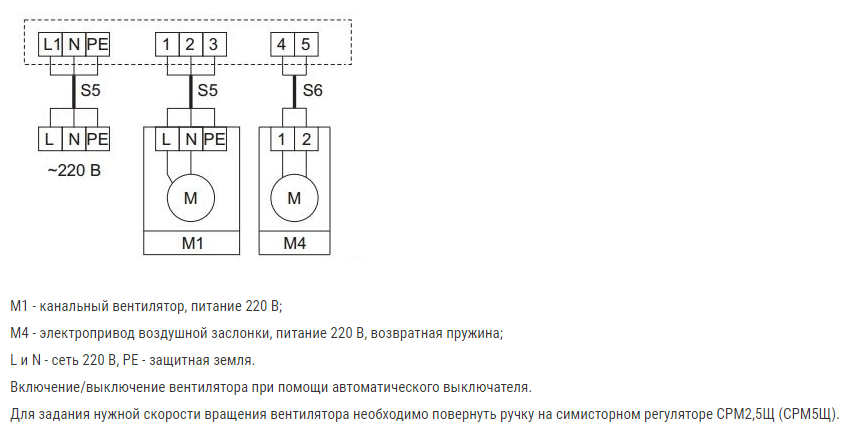

Схема подключения ЩУВ6, задание скорости вращения с щита управления

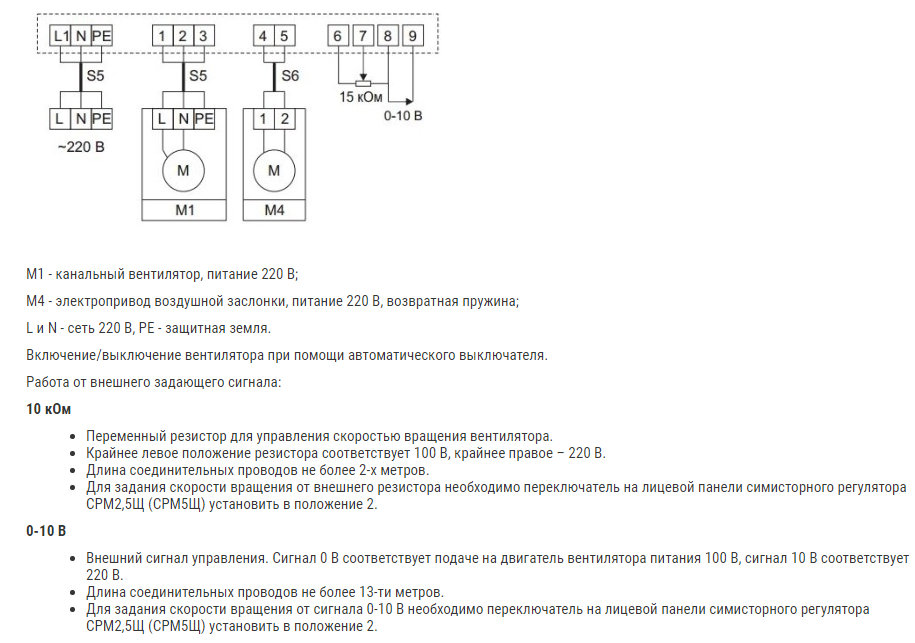

Схема подключения ЩУВ6, внешнее задание скорости вращения вентилятора

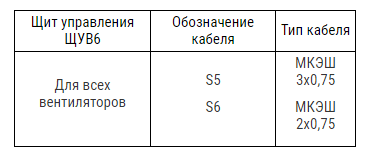

ПОДВОДИМЫЕ ПРОВОДА
