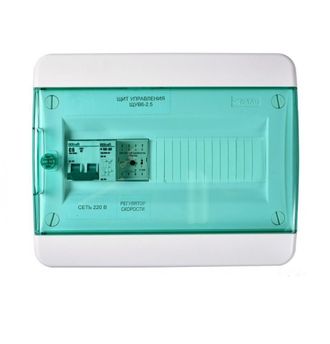

Щит управления вентиляторами ЩУВ6-2,5 0,55 кВт (220В)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Мощность двигателя: 0,55 кВт
• Линейный ток: 2,5 А
• Симисторный регулятор скорости: СРМ2,5Щ
• Размер щита управления (Ш/В/Г): 290х240х102 мм
• Напряжение питания: ~ 220 В ± 15%, 50 Гц
• Диапазон рабочих температур: 0 ... 40 °С
• Матераил корпуса: пластик
• Степень защиты: IP41
• Вес: 3,0 кг
СХЕМЫ ПОДКЛЮЧЕНИЯ
- Схема подключения ЩУВ6, задание скорости вращения с щита управления
- Схема подключения ЩУВ6, внешнее задание скорости вращения вентилятора
- Таблица подбора подводимых проводов
ОПИСАНИЕ
Щит управления ЩУВ6 представляет собой щит управления вентилятором на 220 В, оборудованным асинхронными двигателем.
Предназначен для плавной регулировки скорости вращения канального вентилятора. Регулировка осуществляется с лицевой панели щита.
Есть возможность управлять щитом с помощью внешнего сигнала 0-10 В или с помощью внешнего задающего потенциометра 10 кОм.
ЩУВ4 применяется для управления вентиляторами на 220 В, когда необходима регулировка скорости их вращения.
СТАНДАРТНЫЕ ФУНКЦИИ:
- автоматический запуск и останов вентилятора при подаче и снятии питания ;
- плавная регулировка скорости вращения вентилятора на 220 В;
- управление скоростью вращения вентилятора от внешнего сигнала 0-10 В;
- управление скоростью вращения вентилятора от внешнего потенциометра 10 кОм;
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина).
Схема подключения ЩУВ6, задание скорости вращения с щита управления
Схема подключения ЩУВ6, внешнее задание скорости вращения вентилятора
ПОДВОДИМЫЕ ПРОВОДА
