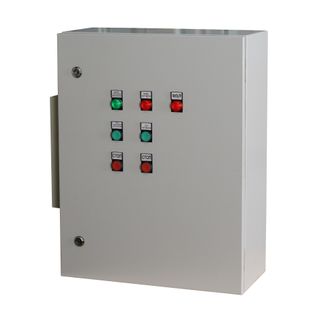

Щит управления электрокалориферами ЩУ8-5,5-84

1 руб.

В корзину

Купить в 1 клик

ЦЕНА ПО ЗАПРОСУ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мощность двигателя: 5,5 кВт
Мощность нагревателя: 84 кВт
Максимальный рабочий ток: 155 А
Ступени нагревателя: 24+24+24+12 кВт
Размеры щита: 800х650х250 мм
Напряжение питания: ~ 380 В ± 15%, 50 Гц
Диапазон рабочих температур: 0 ... 40 °С
Степень защиты: IP54
Материал: металл
Вес: 61 кг

СХЕМЫ ПОДКЛЮЧЕНИЯ

ОПИСАНИЕ

Щит управления ЩУ8 предназначен для управления работой вентилятора и калорифера, в приточных системах вентиляции с электрическим калорифером.

Есть регулировка температуры приточного воздуха с помощью контроллера.

Есть плавная регулировка скорости вращения приточного вентилятора на 380 В.

Электрический калорифер разделен на несколько групп мощности.

Мощность электрического калорифера на 380 В до 132 кВт.

Раздельное включение вентилятора и нагревателя, с автоматическим отключением нагревателя при отключении вентилятора.

Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера.

Возможно совместное использование с щитом ЩУВ1, ЩУВ2 и ЩУВ3, при этом в щите добавляется функция управления вытяжным вентилятором. В таком случае вытяжной вентилятор будет запускаться совместно с приточным.

СТАНДАРТНЫЕ ФУНКЦИИ:

- ручной пуск и останов вентилятора на 380 В;
- ручной пуск и останов электрического нагревателя на 380 В;
- электрический нагреватель разделен на несколько групп мощности;
- регулировка температуры приточного воздуха;
- защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
- продувка ТЭНов нагревателя после выключения системы;
- блокировка включения нагревателя без включения вентилятора;
- индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS-500;
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- для управления вытяжным вентилятором возможно подключить ЩУВ1, ЩУВ2 или ЩУВ3.
