Щит управления электрокалориферами ЩУ5-1,5-36
Щит управления электрокалориферами ЩУ5-1,5-36
Щит управления электрокалориферами ЩУ5-1,5-36
Щит управления электрокалориферами ЩУ5-1,5-36

Щит управления электрокалориферами ЩУ5-1,5-36

52023 руб. 44220 руб.
В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


  • Мощность двигателя: 1,5 кВт
  • Мощность нагревателя: 36 кВт
  • Максимальный рабочий ток: 67 А
  • Размеры щита: 650х500х220 мм
  • Напряжение питания: ~ 380 В ± 15%, 50 Гц
  • Диапазон рабочих температур: 0 ... 40 °С
  • Степень защиты: IP54
  • Материал: металл
  • Вес: 24 кг

СХЕМЫ ПОДКЛЮЧЕНИЯ


ОПИСАНИЕ

Щит управления ЩУ5 предназначен для управления работой вентилятора и калорифера, в приточных системах вентиляции с электрическим калорифером.

К щиту управления можно подключить частотный регулятор скорости вращения вентилятора.

Электрический калорифер разделен на две группы мощности. Раздельное включение групп.

Мощность электрического калорифера на 380 В до 48 кВт.

Раздельное включение вентилятора и нагревателя, с автоматическим отключением нагревателя при отключении вентилятора.

Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера.

Возможно совместное использование с щитом ЩУВ1, ЩУВ2 и ЩУВ3, при этом в щите добавляется функция управления вытяжным вентилятором. В таком случае вытяжной вентилятор будет запускаться совместно с приточным.


СТАНДАРТНЫЕ ФУНКЦИИ:

- ручной пуск и останов вентилятора на 380 В;
- ручной пуск и останов электрического нагревателя на 380 В;
- электрический нагреватель разделен на две группы мощности с раздельным включением;
- защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
- блокировка включения нагревателя без включения вентилятора ;
- индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS-500;
- управление электроприводом воздушной заслонки (питание 220 В,  возвратная пружина);
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- для управления вытяжным вентилятором возможно подключить ЩУВ1, ЩУВ2 или ЩУВ3.



ФУНКЦИОНАЛЬНАЯ СХЕМА

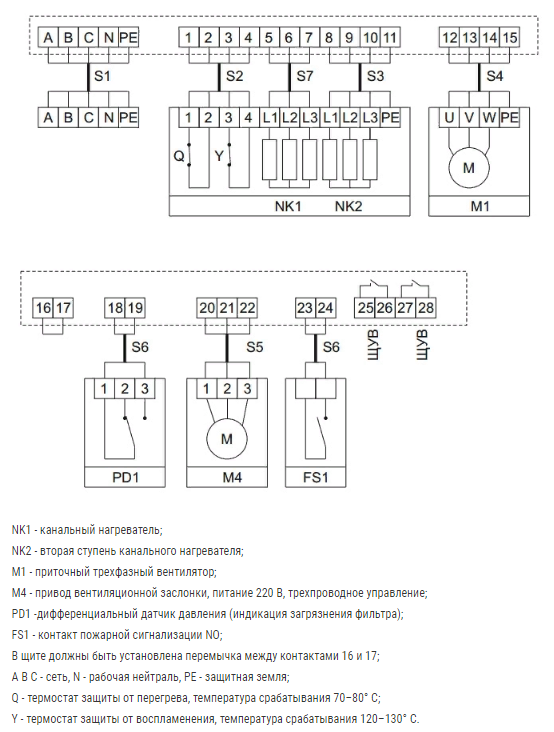

Схема подключения ЩУ5-1,5-30, ЩУ5-1,5-36, ЩУ5-2,2-42 и ЩУ5-2,2-48


ОПИСАНИЕ РАБОТЫ

При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора М1, при этом на передней панели щита управления загорится лампа РАБОТА ВЕНТИЛЯТОРА.

После запуска вентилятора возможно включение нагревателя. Кнопкой ПУСК НАГРЕВАТЕЛЯ1 включается канальный нагреватель NK1, загорится индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ1.

Кнопкой ПУСК НАГРЕВАТЕЛЯ2 включается вторая ступень канального нагревателя.

Кнопками СТОП можно выключить вентилятор и оба нагревателя.

Без включенного вентилятора нагреватель не работает .

При срабатывании термостатов защиты против перегрева канальный нагреватель отключается, а вентилятор продолжает работать.

При замыкании контакта пожарной сигнализации FS1 вентилятор и нагреватель также отключается.

К щиту управления возможно подключение частотного регулятора ATV212 или SDI INSTART.

Возможно совместное включение с приточным вентилятором вытяжного вентилятора при помощи щита управления ЩУВ1, ЩУВ2 или ЩУВ3.

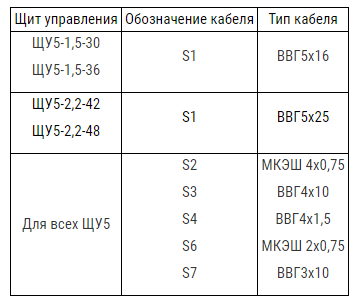

ПОДВОДИМЫЕ ПРОВОДА
