Щит управления электрокалориферами ЩУ4-0,55-12
Щит управления электрокалориферами ЩУ4-0,55-12
Щит управления электрокалориферами ЩУ4-0,55-12
Щит управления электрокалориферами ЩУ4-0,55-12

Щит управления электрокалориферами ЩУ4-0,55-12

74445 руб. 63277 руб.
В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


  • Мощность двигателя: 0,55 кВт (220В)
  • Мощность нагревателя: 12 кВт
  • Максимальный рабочий ток: 22 А
  • Размеры щита: 650х500х220 мм
  • Напряжение питания: ~ 380 В ± 15%, 50 Гц
  • Диапазон рабочих температур: 0 ... 40 °С
  • Степень защиты: IP54
  • Материал: металл
  • Вес: 24 кг

СХЕМЫ ПОДКЛЮЧЕНИЯ


ОПИСАНИЕ

Щит управления ЩУ4 предназначен для управления работой вентилятора и калорифера в приточных системах вентиляции с электрическим калорифером.

Есть регулировка температуры приточного воздуха с помощью контроллера.

Есть плавная регулировка скорости вращения приточного вентилятора на 220/380 В.

Мощность электрического калорифера на 380 В до 24 кВт. Возможно подключение нагревателя на 220 В. Раздельное включение вентилятора и нагревателя, с автоматическим отключением нагревателя при отключении вентилятора.

Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера.

Возможно совместное использование с щитом ЩУВ1, ЩУВ2 и ЩУВ3, при этом в щите добавляется функция управления вытяжным вентилятором. В таком случае  вытяжной вентилятор будет запускаться совместно с приточным.


СТАНДАРТНЫЕ ФУНКЦИИ:

- ручной пуск и останов вентилятора на 220/380 В;
- плавная регулировка скорости вращения приточного вентилятора;
- ручной пуск и останов электрического нагревателя на 380 В;
- электрический нагреватель 220/380 В;
- регулировка температуры приточного воздуха;
- защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
- блокировка включения нагревателя без включения вентилятора ;
- индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS-500;
- управление электроприводом воздушной заслонки (питание 220 В,  возвратная пружина);
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- для управления вытяжным вентилятором возможно подключить ЩУВ1, ЩУВ2 или ЩУВ3.



ФУНКЦИОНАЛЬНАЯ СХЕМА



Схема подключения ЩУ4-0,55-6, ЩУ4-0,55-9, ЩУ4-0,55-12, ЩУ4-0,55-15, ЩУ4-1,1-18 и ЩУ4-1,1-24


ОПИСАНИЕ РАБОТЫ

При нажатии кнопки ПУСК ВЕНТИЛЯТОРА происходит запуск вентилятора М1 или M3, при этом на передней панели щита управления загорится лампа РАБОТА ВЕНТИЛЯТОРА.

После запуска вентилятора возможно включение нагревателя. Кнопкой ПУСК НАГРЕВАТЕЛЯ включается канальный нагреватель NK1 и загорается индикаторная лампа РАБОТА НАГРЕВАТЕЛЯ.

Датчик температуры НЕ устанавливается в канале приточной вентиляции или в помещении.

Кнопками СТОП можно выключить вентилятор и нагреватель. Нагреватель не включить, если не включен вентилятор. При срабатывании термостатов защиты против перегрева или воспламенения канальный нагреватель отключается, вентилятор продолжает работать.

Регулятор R1, установленный внутри щита ЩУ4, позволяет менять скорость вращения вентилятора приблизительно в 2 раза.

Щит управления позволяет подключать электрические нагреватели на 220 В.

Возможно совместное включение с приточным вентилятором вытяжного вентилятора при помощи щита управления ЩУВ.

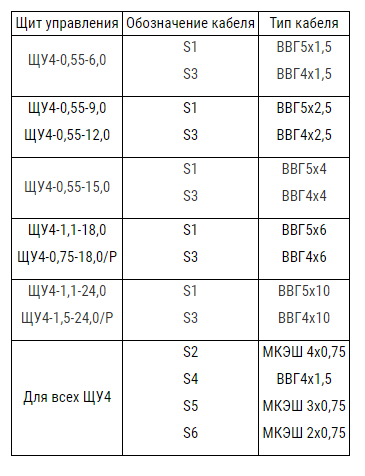

ПОДВОДИМЫЕ ПРОВОДА
