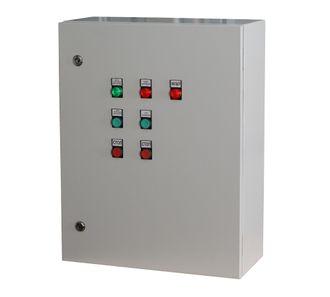

Щит управления электрокалориферами ЩУ2-1,5-24/P

75932 руб. 64543 руб.

В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мощность двигателя: 1,5 кВт (380В)
Мощность нагреватель: 24 кВт
Максимальный рабочий ток: 42 А
Размеры щита: 800х650х250 мм
Напряжение питания: ~ 380 В ± 15%, 50 Гц
Диапазон рабочих температур: 0 ... 40 °С
Степень защиты: IP54
Материал: металл
Вес: 29 кг

СХЕМЫ ПОДКЛЮЧЕНИЯ

ОПИСАНИЕ

Щит управления ЩУ2 предназначен для управления работой вентилятора и калорифера в приточных системах вентиляции с электрическим калорифером.
Есть плавная регулировка скорости вращения приточного вентилятора на 380 В.
Мощность электрического калорифера на 380 В до 24 кВт. Возможно подключение нагревателя на 220 В.
Раздельное включение вентилятора и нагревателя, с автоматическим отключением нагревателя при отключении вентилятора.
Отключение питания нагревателя при срабатывании биметаллических термовыключателей калорифера.
Возможно совместное использование с щитом ЩУВ1, ЩУВ2 и ЩУВ3, при этом в щите добавляется функция управления вытяжным вентилятором. В таком случае вытяжной вентилятор будет запускаться совместно с приточным.

СТАНДАРТНЫЕ ФУНКЦИИ:

- ручной пуск и останов вентилятора на 380 В;
- плавная регулировка скорости вращения приточного вентилятора;
- ручной пуск и останов электрического нагревателя на 380 В;
- электрический нагреватель 220/380 В;
- защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
- блокировка включения нагревателя без включения вентилятора;
- индикация загрязнения фильтра по дифференциальному датчику давления воздуха PS-500;
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- для управления вытяжным вентилятором возможно подключить ЩУВ1, ЩУВ2 или ЩУВ3.
