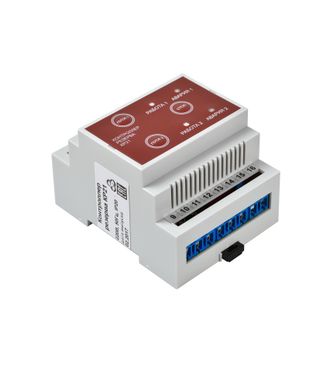

Контроллер управления резервным вентилятором КР21

9860 руб. 8874 руб.

В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Напряжение питания: ~ 220 В, ± 15%, 50 Гц

• Максимальная потребляемая мощность: 3 ВА

• Рабочая температура: от 0 до + 50 °С

• Монтаж: на 35 мм DIN рейку

• Класс защиты: IP20

• Габаритные размеры: 71х110х58 мм

• Вес: 0,16 кг

• Присоединение: через зажимы для гибких проводов сечением до 2,5 мм.

• Усилие затяжки: 0,3 Н*м

• Характеристики выходных реле: максимальный ток переключения индуктивной нагрузки 1 А при ~220 В

• Электрическая износостойкость: не менее 100000 циклов.

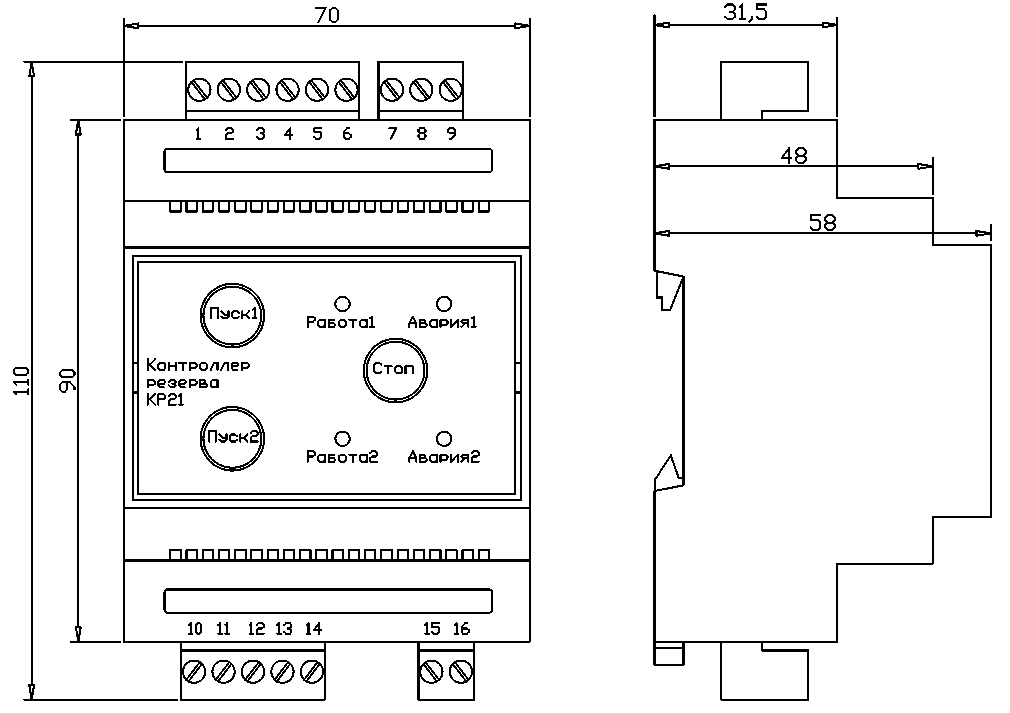

ГАБАРИТНЫЕ РАЗМЕРЫ

Типовая схема вентиляционной установки с резервным вентилятором

Схема подключения

ОПИСАНИЕ

Микропроцессорный контроллер КР21 управляет работой основного и резервного вентиляторов, обеспечивая непрерывность работы вентиляционной системы. Присутствует индикация состояния вентиляторов.
При останове одного из вентиляторов второй будет включен через 10 секунд.
Предназначен для поддержания постоянного притока/вытяжки путем автоматического включения резервного вентилятора.

ГАБАРИТНЫЕ РАЗМЕРЫ

Входы:

7 - Вход сигнала с дифференциального датчика давления второго вентилятора
8 - Вход сигнала с дифференциального датчика давления первого вентилятора
9 - Общий для датчиков давления
10 - Общий для кнопок дистанционного управления
11 - Вход кнопки ЗАПУСК ДВУХ ВЕНТИЛЯТОРОВ ОДНОВРЕМЕННО
12 - Вход кнопки СТОП
13 - Вход кнопки ПУСК2
14 - Вход кнопки ПУСК1
15,16 - Вход питания контроллера 220В

Выходы:

1,2 - Контакты реле запуска первого двигателя (НО)
3,4 - Контакты реле запуска второго двигателя (НО)
5,6 - Контакты реле сигнала АВАРИЯ (НО)

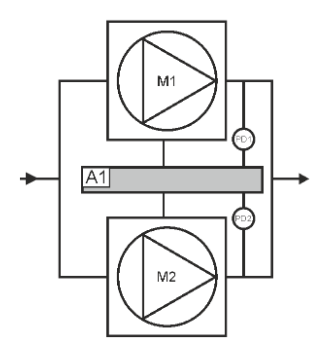

Типовая схема вентиляционной установки с резервным вентилятором

М1 — первый вентилятор;

М2 — второй вентилятор;

PD1 — дифференциальный датчик давления первого вентилятора;

PD2 — дифференциальный датчик давления второго вентилятора.

А1 - контроллер управления резервным вентилятором КР21 или щит управления на основе контроллера КР21.

Если в процессе работы (вентилятор уже запущен), сигнал с датчика давления пропадает (контакты размыкаются) более чем на 5 секунд, контроллер определяет что вентилятор неисправен и включает резервный вентилятор. При этом, загорается соответствующий красный светодиод на лицевой панели контроллера АВАРИЯ1/АВАРИЯ2 и замыкаются контакты 5,6 реле АВАРИЯ.

Контроллер запустит резервный вентилятор через 5 секунд после выхода из строя основного. Далее в течении установлен- ного времени (от 10 до 60 секунд) не реагирует на показания датчика дифференциального давления PD1/PD2, давая возможность резервному вентилятору набрать обороты.

Выход из режима АВАРИЯ осуществляется нажатием кнопки СТОП. Контакты аварийного реле при этом размыкаются.

ОПИСАНИЕ РАБОТЫ

При нажатии кнопки ПУСК1/ПУСК2, на лицевой панели контроллера (либо дистанционно), загорается зеленый светодиод на контроллере РАБОТА1/РАБОТА2 и включается соответствующее реле запуска вентилятора.

После запуска любого из вентиляторов контроллер в течении установленного времени (от 10 до 60 секунд) не реагирует на показания датчиков дифференциального давления PD1/PD2 (в рабочем состоянии контакты должны быть замкнуты), давая возможность вентилятору набрать обороты. Далее система работает в обычном режиме, отслеживая показания датчиков PD1/PD2. Размыкание контакта датчика давления свидетельствует о неисправности вентилятора.

При поступлении на клемму 11 сигнала об одновременном запуске 2х вентиляторов (подается только дистанционно), например от датчика СО2, контроллер включает оба вентилятора одновременно. Работоспособность вентиляторов при этом отслеживается так же как при обычном режиме по датчикам перепада давления. Как только сигнал пропадает, контроллер возвращается в режим, в котором он находился до появления сигнала.
