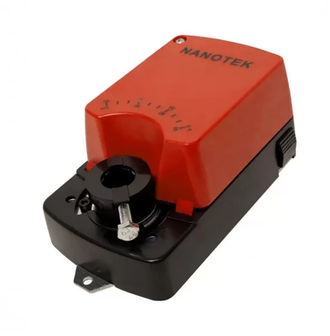

Электропривод Nanotek LM 24 B (4 Нм) без возвратной пружины

5856 руб. 5270 руб.

В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Крутящий момент: 4 Hm
Напряжение (В): 24 АС/DC
Пружинный возврат: Нет
Управление: 2x-позиционное (откр./закр.)
Вспомогательные переключатели: 3(1.5)А, 230В
Площадь заслонки: 0,8 м2
Угол поворота: 0°..90°
Размер оси заслонки: ф 6...16мм, □ 8x8…12х12мм
Степень защиты корпуса: IP 44

ОПИСАНИЕ

Электропривод Nanotek LM 24 B (4 Нм) без возвратной пружины представляет собой электромеханическое оборудование, предназначенное для автоматизации процесса управления воздушными клапанами и заслонками в системах вентиляции и кондиционирования.

У электропривода реализовано 2-х/3-х позиционное управление.

При 2-х позиционном управлении привод приводится в положение «открыто» / «закрыто» при подаче / отсутствии управляющего сигнала и удерживается в этом положении. При 3-х позиционном управлении при наличии напряжения на проводе открытия и прерывании его во время перемещения, заслонка может принимать различные промежуточные положения от закрытого до открытого состояния. Приводы без встроенной возвратной пружины при отключении напряжения питания не меняют угол поворота заслонки и остаются в том же положении.

Два дополнительных вспомогательных переключателя применяются в случае необходимости сигнализации положения заслонки, выполнения функции переключения или иных целей.

Подбор крутящего момента электропривода зависит от площади сечения клапана, механизма повтора створок, наличия уплотнителей, давления в вентиляционной системе и скорости воздушного потока. Ориентировочная максимальная площадь заслонки клапана для крутящего момента 4 Нм составляет 0.8м².
