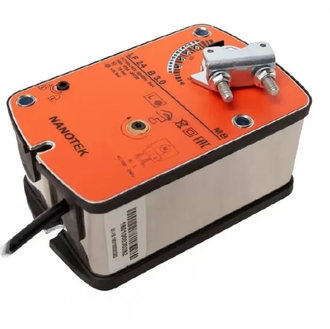

Электропривод Nanotek LF 24 B 3.0 (3 Нм) с возвратной пружиной

6444 руб. 5800 руб.

В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Крутящий момент: 3 Hm
Напряжение (В): 24 АС/DC
Пружинный возврат: Есть
Управление: 2x-позиционное (откр./закр.)
Время срабатывания: ≤75сек/≤25сек
Площадь заслонки: 0,6 м2
Угол поворота: 5°..90°
Размер оси заслонки: ф 6...16мм, □ 5x5…12х12мм
Степень защиты корпуса: IP 54

ОПИСАНИЕ

Электропривод Nanotek LF 24 B 3.0 (3 Нм) с возвратной пружиной представляет собой электромеханическое оборудование, предназначенное для автоматизации процесса управления воздушными клапанами и заслонками в системах вентиляции и кондиционирования.

У электропривода реализовано 2-ух позиционное управление. Привод приводится в положение «открыто»/«закрыто» при подаче рабочего напряжения питания и удерживается в этом положении. Наличие пружины обеспечивает аварийное закрытие или открытие клапана. В случае аварийного разрыва цепи питания электропривод автоматически возвращается в исходное положение под действием крутящего момента, создаваемого за счет энергии возвратной пружины.

Подбор крутящего момента электропривода зависит от площади сечения клапана, механизма повтора створок, наличия уплотнителей, давления в вентиляционной системе и скорости воздушного потока. Ориентировочная максимальная площадь заслонки клапана для крутящего момента 3 Нм составляет 0.6м².
