Паспорт
175.1 кб, 11 ноября в 14:35

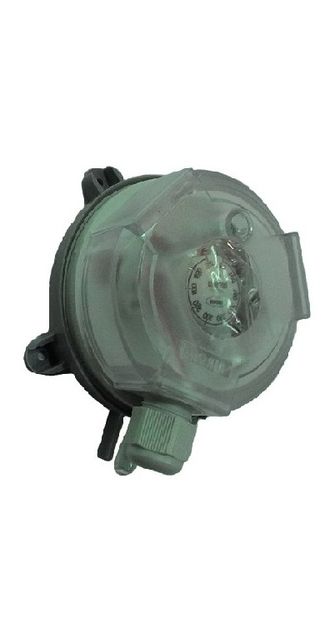

Дифференциальное реле давления DPS-500 (Airone)

2500 руб. 2025 руб.

В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон измерения: 50...500 Пa

• Разность срабатывания: 20 Пa

• Погреш-ть срабатывания, ниж. граница: 50±5 Па

• Погреш-ть срабатывания, верх. граница: 500±30 Па

• Релейный контакт (резистивная нагр.): 1,5 A, (макс. 250 В пер. тока)

• Релейный контакт (индуктивная нагр.): 0,4 А, (макс. 250 В пер. тока)

• Корпус: ABS пластик; Крышка: поликарбонат; Мембрана: Силиконовая; Трубки: ПВХ, гибкая

• Кабельный ввод: PG11

• Патрубки воздуха: Ø5 мм

• Степень защиты: IP54

• Габаритные размеры: 105 x 73 x 63 мм (ДxШxВ)

• Максимальное давление: 10 кПа

• Среда: воздух и неагрессивные газы

• Рабочая температура: -20...60°C

• Температура хранения: -40...85°C

• Срок службы: более 1.000.000 переключений

• Подключение: винтовые клеммы

• Класс защиты: II

• Вес: 150 г (без аксессуаров)

ОПИСАНИЕ

Дифференциальное реле давления серии DPS-500 предназначено для контроля избыточного давления или перепада давления на элементах системы вентиляции и кондиционирования, например, для контроля напора вентилятора, степени загрязнения фильтра и т.д. Реле применяется для установки в неагрессивных средах. Недопустимо использование прибора в устройствах безопасности, предназначенных для защиты людей, а также в качестве аварийного выключателя и другим подобным образом.

Внимание!
Настраивайте реле только в пределах шкалы.

МОНТАЖ

Монтаж датчика давления DPS-500 должен проводиться только квалифицированным специалистом в соответствии с действующими нормами. Следует применять соответствующие условиям эксплуатации средства защиты оборудования. Монтаж производится при отсутствии напряжения. Реле перепада давления DPS-500 устанавливается вертикально, вниз патрубками (при этом часть трубок должна быть проложена ниже прибора).

Настройка верхнего или нижнего значения переключения.

Увеличение значения переключения давления достигается путем поворота ручки на лицевой стороне реле по часовой стрелке. Постепенно увеличивая давление (не выходя при этом за максимальный предел), настройте требуемое значение переключения. Проверьте нижнее или верхнее значения переключения, несколько раз увеличивая давление и выполняя необходимые настройки.

КОМПЛЕКТУЮЩИЕ

? 4 крепежных шурупа
? 2 пластмассовых переходника
? 1,5 м трубка Ø4/7 мм

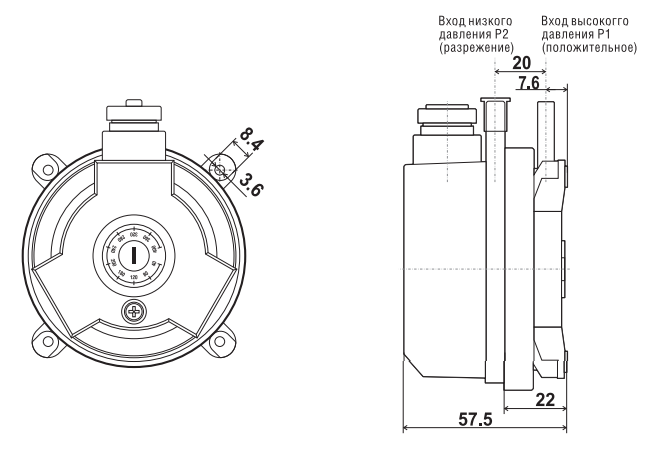

ГАБАРИТНЫЕ РАЗМЕРЫ
