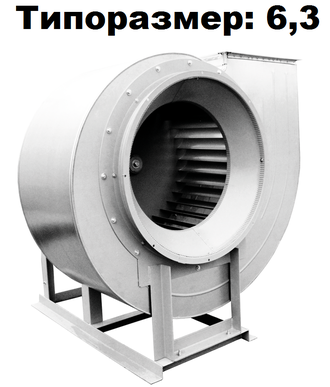

Радиальный вентилятор среднего давления  ВР 280-46-6,3 15 кВт
Радиальный вентилятор среднего давления  ВР 280-46-6,3 15 кВт
Радиальный вентилятор среднего давления  ВР 280-46-6,3 15 кВт

Радиальный вентилятор среднего давления ВР 280-46-6,3 15 кВт

183993 руб. 147195 руб.
В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


  • Мощность двигателя: 15 кВт
  • Частота вращ. э/дв: 960 Об./мин.
  • Производительность: 10,1-20,5 тыс.м3/час
  • Полное давление: 1390-1790 Па
  • Масса: 293 кг
  • Диаметр входного отверстия: 630 мм
  • Размер выходного патрубка: 441x441


Аэродинамические характеристики

Акустические характеристики



   АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ


ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ


Вентиляторы радиальные марки ВР 280-46 выпускаются по ТУ 4861-001-85589750. Вентиляторы рассчитаны на среднее давление при одностороннем всасывании рабочей среды.


Конструкция вентиляторной установки – моноблочная. В качестве опоры используется рама, посредством которой вентилятор ВР 280-46 крепится к крыше или к стенам здания. На раме установлен металлический кожух по типу «улитка». Всасывание рабочей среды происходит через круглый патрубок вдоль оси вращения рабочего колеса, а его выброс – через квдратный патрубок под прямым углом. На фланцах обоих патрубков предусмотрены отверстия под крепление к воздуховодам. Корпус может вращаться относительно рамы, что позволяет выставить его под необходимым углом к горизонту (по умолчание угол 0 градусов). Рабочее колесо с 32 отогнутыми в сторону вращения лопастями размещается в корпусе и соединяется с приводом. По отношению направления вращения рабочего колеса к приводу различают вентиляторы ВР 280-46 левого и правого исполнения. Дополнительно, к вентилятору докупаются виброизоляторы (устанавливаются между рамой и основанием) и гибкие вставки  для всасывающего и нагнетающего патрубков.


Вентиляторы радиальные среднего давления ВР 280-46 широко эксплуатируются в системах вентиляции и отопления помещений различной площади и назначения. Также ВР 280-46 могут быть использованы для перемещения рабочей среды в различных промышленных технологических установках. Радиальные вентиляторы ВР 280-46 рассчитаны на работу с малозапыленным воздухом и газовоздушными смесями. Предельно допустимая концентрация взвешенной пыли в рабочей среде составляет 100 мг/м3. Для вентиляторов стандартного исполнения наибольшая температура рабочего воздуха или газовоздушной смеси составляет +80С, для оборудования в теплостойком исполнении верхний температурный порог равен +120С. В рабочей среде не допускается наличие взрывоопасных веществ, а также липких или волокнистых материалов.


ВР 280-46 производятся для эффективной эксплуатации в условиях тропического и умеренного климата при t0 окружающего воздуха -40…+40 градусов Цельсия.


ОСНОВНЫЕ ВАРИАНТЫ ИЗГОТОВЛЕНИЯ


Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до + 200 °С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное исполнение из разнородных металлов, теплостойкое материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное коррозионностойкое исполнение из разнородных металлов,  материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

Номер улитки 6.3
Мощность двигателя (выбрать из списка) 15.0 кВт
Мощность двигателя (поле) 15 кВт
Макс. производительность 20500 м3/час
Масса 293 кг
Диаметр входного отверстия 630 мм
Размер выходного патрубка 441х441 мм
