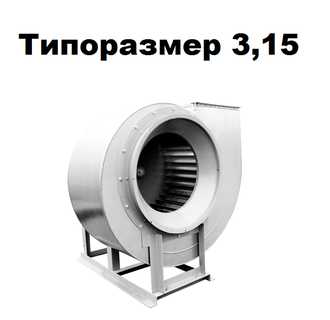

Радиальный вентилятор среднего давления ВР 280-46-3,15 3,0 кВт

50944 руб. 42818 руб.

В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мощность двигателя: 3,0 кВт
Частота вращ. э/дв: 1450 Об./мин.
Производительность: 1,79-5,40 тыс.м3/час
Полное давление: 710-890 Па
Масса: 71 кг
Диаметр входного отверстия: 315 мм
Размер выходного патрубка: 221x221

Аэродинамические характеристики

Акустические характеристики

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Вентиляторы радиальные марки ВР 280-46 выпускаются по ТУ 4861-001-85589750. Вентиляторы рассчитаны на среднее давление при одностороннем всасывании рабочей среды.

Конструкция вентиляторной установки – моноблочная. В качестве опоры используется рама, посредством которой вентилятор ВР 280-46 крепится к крыше или к стенам здания. На раме установлен металлический кожух по типу «улитка». Всасывание рабочей среды происходит через круглый патрубок вдоль оси вращения рабочего колеса, а его выброс – через квдратный патрубок под прямым углом. На фланцах обоих патрубков предусмотрены отверстия под крепление к воздуховодам. Корпус может вращаться относительно рамы, что позволяет выставить его под необходимым углом к горизонту (по умолчание угол 0 градусов). Рабочее колесо с 32 отогнутыми в сторону вращения лопастями размещается в корпусе и соединяется с приводом. По отношению направления вращения рабочего колеса к приводу различают вентиляторы ВР 280-46 левого и правого исполнения. Дополнительно, к вентилятору докупаются виброизоляторы (устанавливаются между рамой и основанием) и гибкие вставки для всасывающего и нагнетающего патрубков.

Вентиляторы радиальные среднего давления ВР 280-46 широко эксплуатируются в системах вентиляции и отопления помещений различной площади и назначения. Также ВР 280-46 могут быть использованы для перемещения рабочей среды в различных промышленных технологических установках. Радиальные вентиляторы ВР 280-46 рассчитаны на работу с малозапыленным воздухом и газовоздушными смесями. Предельно допустимая концентрация взвешенной пыли в рабочей среде составляет 100 мг/м3. Для вентиляторов стандартного исполнения наибольшая температура рабочего воздуха или газовоздушной смеси составляет +80С, для оборудования в теплостойком исполнении верхний температурный порог равен +120С. В рабочей среде не допускается наличие взрывоопасных веществ, а также липких или волокнистых материалов.

ВР 280-46 производятся для эффективной эксплуатации в условиях тропического и умеренного климата при t0 окружающего воздуха -40…+40 градусов Цельсия.

ОСНОВНЫЕ ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

Индекс	Назначение и материалы
-	Общепромышленное исполнение, материал - углеродистая сталь
Ж2	Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до + 200 °С), материал – углеродистая сталь
К1	Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2	Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь
В	Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2	Взрывозащищенное исполнение из разнородных металлов, теплостойкое материал – углеродистая сталь, латунь
ВК1	Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3	Взрывозащищенное исполнение, материал – алюминиевые сплавы

Номер улитки	3.15
Мощность двигателя (выбрать из списка)	3.0 кВт
Мощность двигателя (поле)	3 кВт
Макс. производительность	5400 м3/час
Масса	71 кг
Диаметр входного отверстия	315 мм
Размер выходного патрубка	221х221 мм
