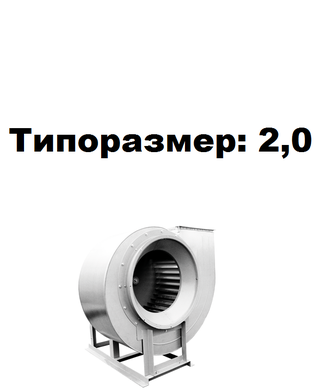

Радиальный вентилятор среднего давления  ВР 280-46-2,0 0,18 кВт
Радиальный вентилятор среднего давления  ВР 280-46-2,0 0,18 кВт
Радиальный вентилятор среднего давления  ВР 280-46-2,0 0,18 кВт

Радиальный вентилятор среднего давления ВР 280-46-2,0 0,18 кВт

9525 руб. 7144 руб.
В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


  • Мощность двигателя: 0,18 кВт
  • Частота вращ. э/дв: 1450 Об./мин.
  • Производительность: 0,57-0,80 тыс.м3/час
  • Полное давление: 270-310 Па
  • Масса: 20 кг
  • Диаметр входного отверстия: 200 мм
  • Размер выходного патрубка: 140x140


Аэродинамические характеристики

Акустические характеристики




АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

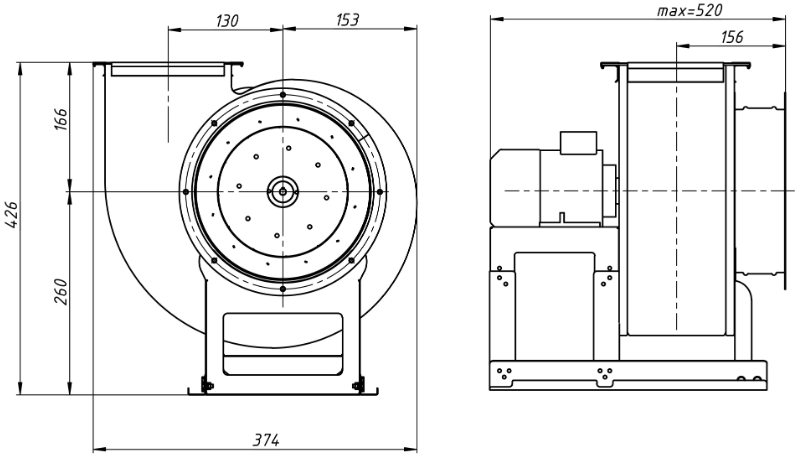

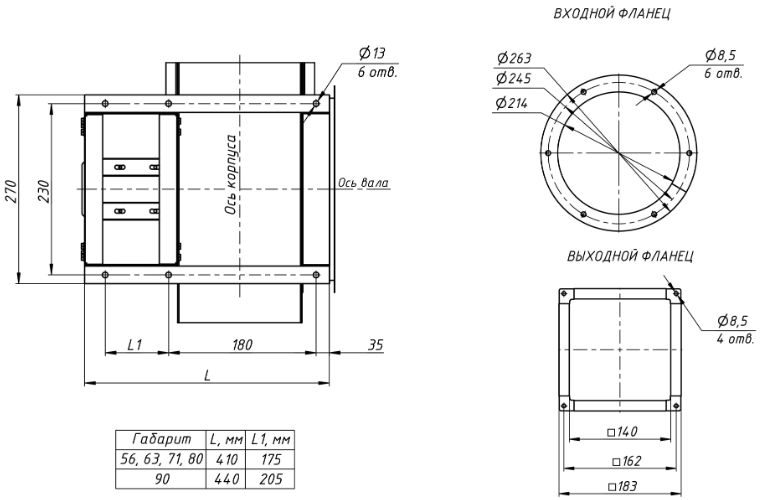

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ


Вентиляторы радиальные марки ВР 280-46 выпускаются по ТУ 4861-001-85589750. Вентиляторы рассчитаны на среднее давление при одностороннем всасывании рабочей среды.


Конструкция вентиляторной установки – моноблочная. В качестве опоры используется рама, посредством которой вентилятор ВР 280-46 крепится к крыше или к стенам здания. На раме установлен металлический кожух по типу «улитка». Всасывание рабочей среды происходит через круглый патрубок вдоль оси вращения рабочего колеса, а его выброс – через квдратный патрубок под прямым углом. На фланцах обоих патрубков предусмотрены отверстия под крепление к воздуховодам. Корпус может вращаться относительно рамы, что позволяет выставить его под необходимым углом к горизонту (по умолчание угол 0 градусов). Рабочее колесо с 32 отогнутыми в сторону вращения лопастями размещается в корпусе и соединяется с приводом. По отношению направления вращения рабочего колеса к приводу различают вентиляторы ВР 280-46 левого и правого исполнения. Дополнительно, к вентилятору докупаются виброизоляторы (устанавливаются между рамой и основанием) и гибкие вставки  для всасывающего и нагнетающего патрубков.


Вентиляторы радиальные среднего давления ВР 280-46 широко эксплуатируются в системах вентиляции и отопления помещений различной площади и назначения. Также ВР 280-46 могут быть использованы для перемещения рабочей среды в различных промышленных технологических установках. Радиальные вентиляторы ВР 280-46 рассчитаны на работу с малозапыленным воздухом и газовоздушными смесями. Предельно допустимая концентрация взвешенной пыли в рабочей среде составляет 100 мг/м3. Для вентиляторов стандартного исполнения наибольшая температура рабочего воздуха или газовоздушной смеси составляет +80С, для оборудования в теплостойком исполнении верхний температурный порог равен +120С. В рабочей среде не допускается наличие взрывоопасных веществ, а также липких или волокнистых материалов.


ВР 280-46 производятся для эффективной эксплуатации в условиях тропического и умеренного климата при t0 окружающего воздуха -40…+40 градусов Цельсия.


ОСНОВНЫЕ ВАРИАНТЫ ИЗГОТОВЛЕНИЯ


Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до + 200 °С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное исполнение из разнородных металлов, теплостойкое материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное коррозионностойкое исполнение из разнородных металлов,  материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы

Номер улитки 2.0
Мощность двигателя (выбрать из списка) 0.18 кВт
Мощность двигателя (поле) 0.18 кВт
Макс. производительность 800 м3/час
Масса 20 кг
Диаметр входного отверстия 200 мм
Размер выходного патрубка 140х140 мм
