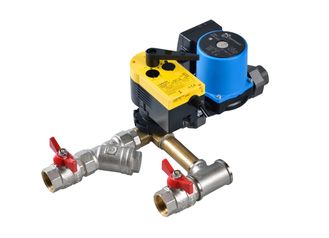

Смесительный узел СУ3-40-4,0 Sauter

Смесительный узел СУ3-40-4,0 Sauter

48566 руб. 43710 руб.
В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


  • Регулирующий клапан Sauter: BKR015F320-FF
  • Электропривод клапана Sauter: AKM105SF132
  • Циркуляционный насос: GHN 20/40-130
  • kvs клапана: 2,5 м3/час
  • Давление насоса: 40 кПа
  • Присоединительный размер: 3/4''
  • Вес: 4,8 кг

ОПИСАНИЕ

Схема с 3-х ходовым регулирующим краном используется в системах с малым перепадом давления. Например, при собственном котле для подогрева теплоносителя. Изменение температуры получается путем плавного подмешивания к горячему теплоносителю холодный теплоноситель, прошедший калорифер. Схема обеспечивает постоянный объем протекаемого теплоносителя в калорифере.
Это позволяет более точно поддерживать заданную температуру воздуха и, кроме того, система более устойчива к замерзанию теплоносителя.
Максимальная температура теплоносителя 110 °С.
При установке циркуляционного насоса на обратной воде из калорифера температура теплоносителя может быть увеличена до 130 °С.
При использовании гибких подводок температура воды не более 110 °С, кратковременно (до 30 мин.) 130°С.

Возможно исполнение смесительных узлов на комплектующих различного ценового диапазона.
Данные смесительные узлы относятся к премиальному уровню, т.к. собраны на регулирующем клапане и с электроприводом фирмы Sauter.


ФУНКЦИОНАЛЬНАЯ СХЕМА


ПОДБОР СМЕСИТЕЛЬНОГО УЗЛА

Смесительный узел (СУ) подбирается для уже выбранного водяного калорифера. Для правильного подбора СУ необходимо рассчитать две величины:


  • kvs - условный объемный расход теплоносителя через полностью открытый клапан при перепаде давления 100 кПа, м³/час. Эта величина является основной характеристикой клапана.
  • Pобщ - сумма падений давления на калорифере и СУ, кПа.


Обычно, значение  kvs  задается проектировщиком вентиляционной системы, но также может быть приблизительно рассчитано зная исходные данные калорифера:


  • W - мощность калорифера, кВт или V - расход воды калорифера, м³/ч
  • Т - разница входной и выходной температуры воды, обычно принимают Т=20 °С
  • dPкал - падение давления воды на калорифере, кПа
  • kvs=10V/sqrt(Pкал), где V=0.86W /Т


Полученное в результате расчетов значение kvs  может не совпасть с линейкой выпускаемых заводом изготовителем. Клапан принято выбирать округляя значение в меньшую сторону. Это позволит производить регулировку температуры теплоносителя точнее.

Для простоты расчета принимаем, что падение давления на калорифере и элементах СУ равно между собой (падение давления на элементах СУ не должно превышать падения давления на калорифере):


Pобщ  =2Pкал


Далее, по полученному значению давления проверяем правильность выбора циркуляционного насоса, т.е. возможность преодолеть Pобщ при рассчитанном расходе воды в калорифере.

Представленный расчет является упрощенным вариантом подбора смесительного узла, и верен при условии что суммарные потери давления потребителя и потери давления в подмешивающем трубопроводе составляют не более 25000 Па.
