СРМ5щ - симисторный регулятор скорости на DIN-рейку

8003 руб. 6802 руб.

В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Максимальный рабочий ток: 5 А
Монтаж: на DIN-рейку
Подаваемое напряжение на двигатель вентилятора: от 100 до 220 В
Габаритные размеры: 88х95х58 мм
Напряжение: 220 В, 50 Гц
Мощность: 880 Вт
Класс защиты: IP20
Вес: 0,25 кг

ПРИМЕНЕНИЕ

Симисторный регулятор скорости для установки в щиты управления. Плавное регулирование ведется от 100 до 220 В. Работа регулятора основана на изменении выходного напряжения с помощью симистора.
Возможно управление от внешнего сигнала 0-10 В. Применяется в системах вентиляции для регулирования скорости вращения канальных вентиляторов.

СХЕМА ПОДКЛЮЧЕНИЯ СРМ5щ, ЛОКАЛЬНЫЙ РЕЖИМ РАБОТЫ

Q1 - автоматический выключатель;
М1 - двигатель вентилятора на 220 В;
А1 - регулятор скорости СРМ5Щ.
Режим работы локальный, переключатель в положении 1, управление от ручки на лицевой панели.

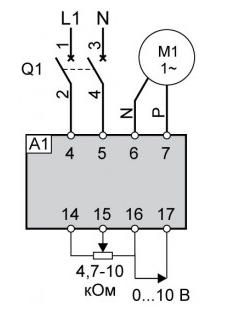

СХЕМА ПОДКЛЮЧЕНИЯ СРМ2,5щ, ДИСТАНЦИОННЫЙ РЕЖИМ РАБОТЫ

Q1 - автоматический выключатель;
М1 - двигатель вентилятора на 220 В;
А1 - регулятор скорости СРМ5Щ.
Режим работы дистанционный, переключатель в положении 2, управление от внешнего резистора 4,7 - 10 кОм или от сигнала 0-10 В.

РЕЖИМЫ РАБОТЫ

Возможны 2 режима управления вентилятором:
Локальный — вентилятор управляется с лицевой панели регулятора, устанавливается при изготовлении.
Дистанционный — управление числом оборотов вентилятора подаваемым внешним напряжением 0-10 В или переменным резистором 4,7 - 10 кОм. Недопустимо одновременное подключение сопротивления и сигнала 0-10 В.
Режим работы устанавливается с помощью переключателем на лицевой панели регулятора:
