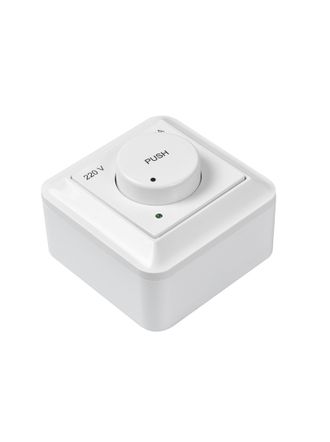

СРМ1 Симисторный регулятор скорости на 1А

3022 руб. 2569 руб.
В корзину

Купить в 1 клик



ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ


  • Максимальный рабочий ток: 1 А
  • Монтаж: поверхностный
  • Установленный предохранитель: 2 А
  • Подаваемое напряжение на двигатель вентилятора: от 100 до 220 В
  • Габаритные размеры: 80х80х53 мм
  • Напряжение: 220 В, 50 Гц
  • Мощность: 220 Вт
  • Класс защиты: IP20
  • Вес: 0,2 кг


СХЕМА ПОДКЛЮЧЕНИЯ


ПРЕИМУЩЕСТВА

  • Защита входнй цепи регулятора против перегрузки плавким предохранителем.
  • Низкий уровень шума от двигателя, при низких оборотах вращения, за счёт установленного дополнительного сглаживающего конденсатора.
  • Для включения/выключения вентилятора используется неубиваемая кнопка PUSH.


ПРИМЕНЕНИЕ

Симисторный регулятор СРМ1 применяется в системах вентиляции и кондиционированиядля плавного изменения скорости вращения однофазных асинхронных двигателей на 220В.


Работа регулятора основана на изменении выходного напряжения с помощью симистора.

Регулирование ведется от минимально возможного значения напряжения (при котором вентилятор начинает стабильно вращаться) до значения 220 В.

Допускается управлять несколькими двигателями, если общий потребляемый ток не превышает предельно допустимой величины.


ОПИСАНИЕ РАБОТЫ

При нажатии кнопки PUSH на двигатель вентилятора подается напряжение, и он начинает вращаться. Загорается зеленый светодиод СЕТЬ. Нужная скорость вращения задается поворотом ручки.
Для выключения вентилятора необходимо повторно нажать кнопку PUSH.


СХЕМА ПОДКЛЮЧЕНИЯ

Максимальный рабочий ток 1 А
Поверхностный (настенный) монтаж есть
