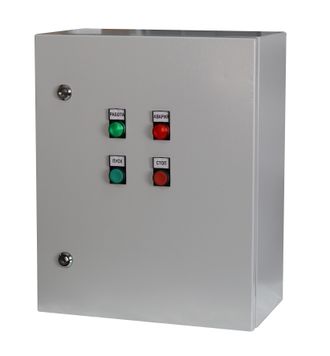

Щит управления вентиляторами ЩУВ5- 15 кВт
Щит управления вентиляторами ЩУВ5- 15 кВт
Щит управления вентиляторами ЩУВ5- 15 кВт
Щит управления вентиляторами ЩУВ5- 15 кВт

Щит управления вентиляторами ЩУВ5- 15 кВт

75994 руб. 64595 руб.
В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


  Мощность двигателя: 15,0 кВт

•  Линейный ток: 29,0 А

  Устройство плавного пуска: SSI-15/30-04

  Размер щита управления (Ш/В/Г): 400х500х200 мм

  Напряжение питания: ~ 380 В ± 15%, 50 Гц

  Диапазон рабочих температур: 0 ... 40 °С

  Матераил корпуса: металл

  Степень защиты: IP54

  Вес: 15,0 кг

СХЕМЫ ПОДКЛЮЧЕНИЯ


ОПИСАНИЕ

Щит управления ЩУВ5 предназначен  для плавного пуска и защиты двигателя  трехфазного вентилятора (питание 380 В) от перегрузки по току. Выполнен в металлическом корпусе. Использование устройства плавного пуска обеспечивает контролируемый, безударный и плавный пуск.

Предназначен для управления вентиляторами, у которых нет встроенных термоконтактов.

Есть возможность управления с выносного пульта ПУ2 с индикацией режимов работы и аварии.

ЩУВ5 применяется для управления мощными вентиляторами и вентиляторами с тяжелым пуском.

Щиты управления ЩУВ5 могут использоваться совместно с щитами серии ЩУ и ЩУТ для подключения вытяжных вентиляторов к приточной системе.


СТАНДАРТНЫЕ ФУНКЦИИ:


- ручной пуск и останов вентилятора на 380 В ;
- плавный пуск вентилятора;
- защита от перегрузки по току двигателя вентилятора;
- управление электроприводом воздушной заслонки (питание 220 В,  возвратная пружина);
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- для удаленного управления возможно подключить пульт управления ПУ2.


Схема подключения ЩУВ5, пуск/стоп вентилятора кнопками щита управления



Схема подключения ЩУВ5, пуск/стоп вентилятора с пульта управления ПУ2



ПОДВОДИМЫЕ ПРОВОДА
