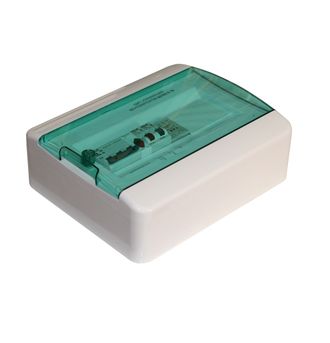

Щит управления вентиляторами ЩУВ3-0,37 кВт

15916 руб. 13675 руб.

В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Мощность двигателя: 0,37 кВт

• Диапазон установки тока тепл. расцеп.: 1 - 1,6 А

• Подключемый частотный регулятор: ATV212H075N4 (0,75 кВт), SDI-G0.75-4B (0,75 кВт, 380В)

• Размер щита управления (Ш/В/Г): 290х240х102 мм

• Напряжение питания: ~ 380 В ± 15%, 50 Гц

• Диапазон рабочих температур: 0 ... 40 °С

• Матераил корпуса: пластик

• Степень защиты: IP41

• Вес: 3,0 кг

СХЕМЫ ПОДКЛЮЧЕНИЯ

ОПИСАНИЕ

Щит управления ЩУВ3 предназначен для управления вентилятором, у которого нет встроенных термоконтактов.
К щиту управления можно подключить частотный регулятор скорости вращения вентилятора.
Есть возможность управления с выносного пульта ПУ с индикацией режимов работы и аварии.
ЩУВ3 применяется для управления вытяжными вентиляторами, в том числе, вентиляторами дымоудаления.
Щиты управления ЩУВ3 могут использоваться совместно с щитами серии ЩУ и ЩУТ для подключения вытяжных вентиляторов к приточной системе.

СТАНДАРТНЫЕ ФУНКЦИИ:

- ручной пуск и останов вентилятора на 220/380 В ;
- защита от перегрева обмоток двигателя вентилятора;
- управление электроприводом воздушной заслонки (питание 220 В, возвратная пружина);
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- возможно подключение частотного регулятора скорости вращения вентилятора;
- для удаленного управления возможно подключить пульт управления ПУ2.
