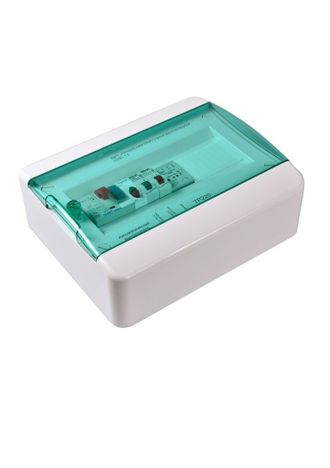

Щит управления вентиляторами ЩУВ1-0,55 кВт
Щит управления вентиляторами ЩУВ1-0,55 кВт
Щит управления вентиляторами ЩУВ1-0,55 кВт
Щит управления вентиляторами ЩУВ1-0,55 кВт
Щит управления вентиляторами ЩУВ1-0,55 кВт
Щит управления вентиляторами ЩУВ1-0,55 кВт

Щит управления вентиляторами ЩУВ1-0,55 кВт

19385 руб. 16506 руб.
В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


  • Мощность двигателя: 0,55 кВт
  • Диапазон установки тока тепл. расцеп.: 1,6 - 2,5 А
  • Подключемый частотный регулятор: ATV212H075N4 (0,75 кВт), SDI-G0.75-4B (0,75 кВт, 380В)
  • Размер щита управления (Ш/В/Г): 290х240х102 мм
  • Напряжение питания: ~ 380 В ± 15%, 50 Гц
  • Диапазон рабочих температур: 0 ... 40 °С
  • Устройство защиты: ТР220
  • Матераил корпуса: пластик
  • Степень защиты: IP41
  • Вес: 3,0 кг

СХЕМЫ ПОДКЛЮЧЕНИЯ


ОПИСАНИЕ

Щиты управления ЩУВ1-М обеспечивают пуск, остановку вентилятора, защиту двигателя вентилятора от перегрузки по току и защиту от перегрева обмоток двигателя (при наличии биметаллических термоконтактов):


  • пуск и остановка вентилятора от кнопок в щите управления;
  • защита двигателя вентилятора с биметаллическими термоконтактами;
  • защита двигателя вентилятора от перегрузки по току;
  • пуск и останов вентилятора замыкание/размыканием внешних безпотенциальных контактов;
  • включение/выключение вентилятора с выносного пульта ПУ2. Индикация состояний РАБОТА и АВАРИЯ на пульте управления;
  • управление приводом воздушной заслонки (питание привода 220 В, возвратная пружина);
  • возможность регулирования скорости вентилятора при подключении частотного преобразователя;
  • отключение вентилятора НЗ контактом пожарной сигнализации.


ПРИМЕНЕНИЕ

Щит управления используется с любым типом асинхронного двигателя на 220/380 В, независимо от наличия или отсутствия термоконтактов. Есть возможность управления с выносного пульта ПУ2, индикация режимов работы и аварии. К щиту управления можно подключить частотный регулятор ATV212.

Особенно удобен ЩУВ1-М для управления вытяжными вентиляторами и, в том числе, вентиляторами дымоудаления. Щиты управления ЩУВ1-М могут использоваться совместно с щитами ЩУ и ЩУП для управления приточными и вытяжными вентиляционными системами.


Щиты управления защищают двигатель вентилятора от следующих основных причин аварии:


  • перегрев обмоток двигателя вентилятора или перегрузка по току;
  • обрыв, замыкание обмоток или перекос фаз питания;
  • заклинивание ротора при попадании внутрь вентилятора инородного тепа;
  • нарушение системы охлаждения двигателя или повышенная температура окружающей среды.
