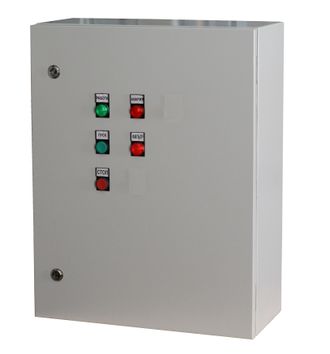

Щит управления водяными калориферами ЩУТ3-5,5

СХЕМЫ ПОДКЛЮЧЕНИЯ

• Функциональная схема
• Схема подключения ЩУТ3-4,0 и ЩУТ3-5,5

• Подводимые провода

ОПИСАНИЕ

Щит управления ЩУТ3 предназначен для управления работой вентилятора и калорифера, в приточных системах вентиляции с водяным калорифером.

К щиту управления можно подключить частотный регулятор скорости вращения вентилятора.

Есть регулировка температуры приточного воздуха с помощью контроллера.

В состав системы должен входить смесительный узел, с электроприводом водяного клапана, управляемый сигналом 0-10 В. В щитах реализована процедура зимнего запуска. Это уменьшает риск замерзания теплоносителя и позволяет уверенно запускать систему при любых климатических условиях.

В щитах управления, к которым подключается вентилятор с двигателем на 380 В реализована токовая защита или защита от перегрева обмоток двигателя.

Возможно совместное использование с щитом ЩУВ1, ЩУВ2 и ЩУВ3, при этом в щите добавляется функция управления вытяжным вентилятором. В таком случае вытяжной вентилятор будет запускаться совместно с приточным.

СТАНДАРТНЫЕ ФУНКЦИИ

- ручной пуск и останов вентилятора на 220/380 В;
- защита от перегрева обмоток двигателя вентилятора либо перегрузки по току;
- регулировка температуры приточного воздуха;
- защита теплоносителя от замораживания;
- подключение капиллярного термостата TF30(60);
- зимний запуск;
- ручное переключение режима «Зима/Лето»
- управление электроприводом воздушной заслонки (питание 220 В,  возвратная пружина);
-индикация загрязнения фильтра;
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- для управления вытяжным вентилятором возможно подключить ЩУВ1, ЩУВ2 или ЩУВ3.

ФУНКЦИОНАЛЬНАЯ СХЕМА

Схема подключения ЩУТ3-4,0 и ЩУТ3-5,5

ОПИСАНИЕ РАБОТЫ

Щит управления осуществляет регулирование температуры приточного воздуха и защиту теплоносителя водяного калорифера NW1 от замерзания.

В щите управления установлен переключатель ЗИМА-ЛЕТО. В режиме ЛЕТО выключается терморегулятор Klimat 101 и прекращается работа циркуляционного насоса M5.

В режиме ЗИМА терморегулятор управляет работой электропривода М6 для двух или трехходового вентиля. Заданная температура приточного воздуха поддерживается путем изменения количества горячей воды, протекающей через водяной калорифер. При угрозе замерзания (температура обратной воды меньше 5°С) термостат защиты FT1 выключит электропривод М4 воздушной заслонки и прекратит работу приточного вентилятора М1.

Реле защиты двигателя вентилятора FR1 отключает питание вентилятора при перегреве обмоток двигателя или при значительном превышении максимального рабочего тока. Для вентиляторов М1, не имеющих термоконтактов, в щит управления устанавливается тепловое реле защиты РТЛ по максимальному рабочему току вентилятора. Для вентиляторов М2, с биметаллическими или позисторными термоконтактами, защита против перегрева обмоток двигателя осуществляется при помощи реле защиты ТР220.

Дифференциальное реле давления PD1, которое не входит в комплект поставки, срабатывает , когда падение давления на фильтре становится больше выставленного значения. При этом на дверце щита загорается красная лампочка.

Отключение щита управления при получении сигнала от пожарной сигнализации происходит при помощи независимого расцепителя, который выключает вводной автоматический выключатель щита управления. Контакт пожарной сигнализации FS1 должен быть нормально разомкнутым и выдерживать ток 1 А напряжением 220 В в течение 1 секунды.

ПОДВОДИМЫЕ ПРОВОДА
