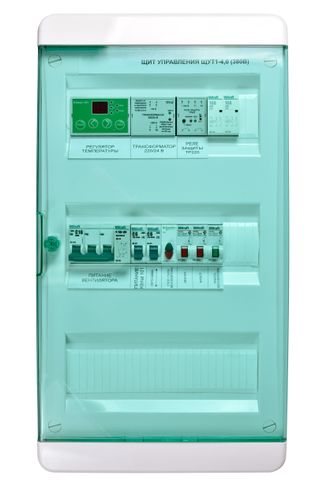

Щит управления водяными калориферами ЩУТ1-5,5 (380)
Щит управления водяными калориферами ЩУТ1-5,5 (380)

Щит управления водяными калориферами ЩУТ1-5,5 (380)

49600 руб. 42160 руб.
В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


  • Мощность двигателя: 5,5 кВт (380В)
  • Максимальный линейный ток: 16 А
  • Размер щита управления (Ш/В/Г): 408х560х153 мм
  • Напряжение питания: ~ 380 В ± 15%, 50 Гц
  • Диапазон рабочих температур: 0 ... 40 °С
  • Устройство защиты:  ТР220
  • Материал корпуса: пластик
  • Степень защиты: IP65
  • Вес: 9,0 кг

ОПИСАНИЕ

Щит управления ЩУТ1 предназначен для управления работой вентилятора и калорифера, в приточных системах вентиляции с водяным калорифером. К щиту управления можно подключить частотный регулятор скорости вращения вентилятора.
Есть регулировка температуры приточного воздуха с помощью контроллера.
В состав системы должен входить смесительный узел, с электроприводом водяного клапана, управляемый сигналом 0-10 В.
В щитах реализована процедура зимнего запуска. Это уменьшает риск замерзания теплоносителя и позволяет уверенно запускать систему при любых климатических условиях.
В щитах управления, к которым подключается вентилятор с двигателем на 380 В реализована токовая защита или защита от перегрева обмоток двигателя.
Возможно совместное использование с щитом ЩУВ1, ЩУВ2 и ЩУВ3, при этом в щите добавляется функция управления вытяжным вентилятором. В таком случае вытяжной вентилятор будет запускаться совместно с приточным.


СТАНДАРТНЫЕ ФУНКЦИИ

- ручной пуск и останов вентилятора на 220/380 В ;
- защита от перегрева обмоток двигателя вентилятора либо перегрузки по току;
- регулировка температуры приточного воздуха;
- защита теплоносителя от замораживания;
- подключение капиллярного термостата TF30(60);
- зимний запуск;
- ручное переключение режима «Зима/Лето»
- управление электроприводом воздушной заслонки (питание 220 В,  возвратная пружина);
- индикация загрязнения фильтра по датчику PS500(PS1500);
- отключение системы по сигналу пожарной сигнализации;
- индикация состояния системы;
- для управления вытяжным вентилятором возможно подключить ЩУВ1, ЩУВ2 или ЩУВ3.


ОПИСАНИЕ РАБОТЫ

Щит управления осуществляет регулирование температуры приточного воздуха и защиту теплоносителя водяного калорифера NW1 от замерзания.
В щите управления установлен переключатель ЗИМА-ЛЕТО. В режиме ЛЕТО прекращается работа циркуляционного насоса M5. В режиме ЗИМА терморегулятор управляет работой электропривода М6 для двух или трехходового вентиля. Заданная температура приточного воздуха поддерживается путем изменения количества горячей воды, протекающей через водяной калорифер.
Если температура обратной воды падает ниже 12 °С, то терморегулятор дополнительно открывает смесительный вентиль, увеличивая поступление горячей воды. При температуре 7 °С вентилятор отключается и закрывается заслонка приточного воздуха. Отключение вентилятора и закрытие заслонки может произвести и термостат защиты FT1. Для надежности работы водяного калорифера рекомендуется устанавливать эту дополнительную защиту.
Дифференциальное реле давления PD1 срабатывает, когда падение давления на фильтре становится больше выставленного значения. При этом на дверце щита загорается красная лампочка.
Отключение щита управления при получении сигнала от пожарной сигнализации  происходит при помощи независимого расцепителя, который выключает вводной автоматический выключатель щита управления.
Контакт пожарной сигнализации FS1  должен быть нормально разомкнутым и выдерживать ток 1 А напряжением 220 В  в течение 1 секунды.
Отключение вентилятора по сигналу реле защиты ТР220 при угрозе перегрева двигателя.

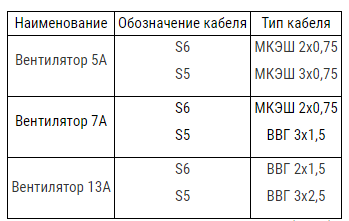

ПОДВОДИМЫЕ ПРОВОДА
