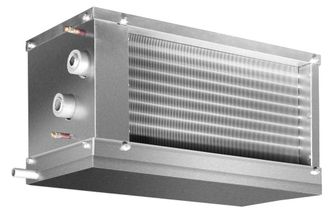

Фреоновый охладитель прямоугольный WHR-R 500*300-3

ОПИСАНИЕ

Фреоновые охладители серии WHR-R предназначены для охлаждения воздуха в канальных системах вентиляции и кондиционирования. Охладители устанавливаются непосредственно в канал. В качестве хладагентов в охладителях используются незамерзающие смеси и фреон. Корпус охладителей выполнен из оцинкованного стального листа.

Трехрядный теплообменник изготавливается из медных труб с алюминиевым оребрением. Шаг оребрения составляет 2,1 мм. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменников осуществляется припоем с 2 % содержанием серебра, что обеспечивает высокое качество паяных деталей. Максимальное рабочее давление —16 бар.

Все воздухоохладители испытаны на герметичность при давлении 24 бар. Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм, установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение, что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом.Подвод хладагента в стандартном исполнении — слева по ходу движения воздуха.

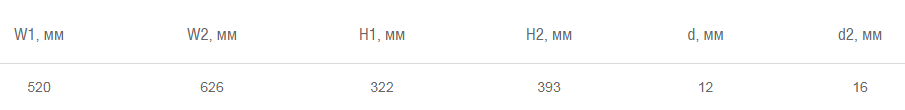

ГАБАРИТНЫЕ РАЗМЕРЫ

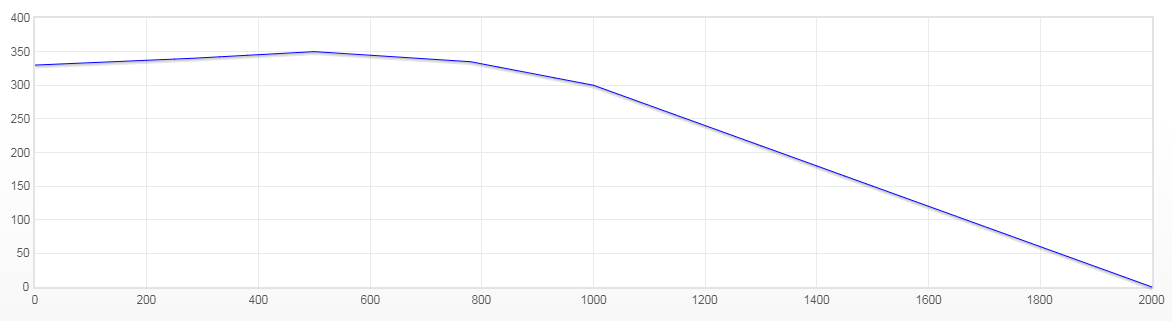

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
