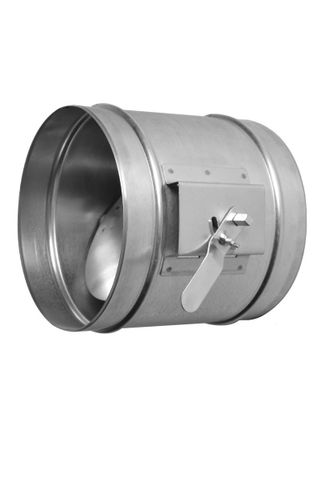

Дроссель-клапан круглый РР 160 без рез. упл.

Дроссель-клапан круглый РР 160 без рез. упл.

663 руб.
В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


  • Диаметр: 160 мм
  • Материал: оцинкованная сталь
  • Тип: однолопаточный
  • Резиновое уплотнение лопатки: отсутствует
  • Толщина металла: 0,5 мм


ОПИСАНИЕ

Дроссель-клапан круглого сечения без резинового уплотнителя (воздушный клапан с ручным управлением) используется в системах вентиляции для контроля расхода воздуха. Дроссель-клапан представляет собой фасонную часть воздуховода из оцинкованного листа, внутри которого находится заслонка (лопатка), а снаружи (на корпусе) – сектор управления, с помощью которого регулируется объем воздушного потока в вентиляционной системе.
Регулировка потока воздуха осуществляется поворотом рукоятки в ту или иную сторону, вследствие чего заслонка либо перекрывает путь воздушному потоку, либо устанавливается в горизонтальное положение и практически перестает создавать преграду для потока. Пределы регулирования потока находятся в диапазоне 10-100%, полностью просвет канала не закрывается.


По умолчанию у дроссель-клапана ниппельное соединение, которое позволяет монтировать его внутрь воздуховода.


ПРИМЕНЕНИЕ

Наиболее распространенные участки размещения дроссель-клапанов находятся на ответвлениях от магистральных воздуховодов. Эти линии имеют значительное превышение номинальных параметров потока из-за несоответствия пропускной способности каналов. Для регулировки расхода воздуха и выравнивания аэродинамического сопротивления линий используются дроссель-клапаны.


СОЕДИНЕНИЕ С КРУГЛЫМИ ЭЛЕМЕНТАМИ



Другой дроссель-клапан Воздуховод Иной элемент
Дроссель-клапан

Муфта чистый размер или отрезок воздуховода

Дроссель входит внутрь Муфта чистый размер или отрезок воздуховода


Чтобы соединить дроссель-клапан с другим дросселем необходима муфта чистого размера или отрезок воздуховода.
Чтобы соединить дроссель-клапан с воздуховодом дополнительно ничего не нужно. Дроссель входит внутрь.
Чтобы соединить дроссель-клапан с другим элементом (отводом, врезкой-седло, тройником, заглушкой, глушителем, переходом, шибером, зонтом) необходима муфта чистого размера или отрезок воздуховода.
