Дроссель-клапан круглый БЕЗ рез.упл. ф125 ручной

ОПИСАНИЕ

Дроссель-клапан круглого сечения без резинового уплотнителя с ручным управлением используется в системах вентиляции на ответвлениях от магистральных воздуховодов, где нужна регулировка расхода воздуха и выравнивание аэродинамического сопротивления.

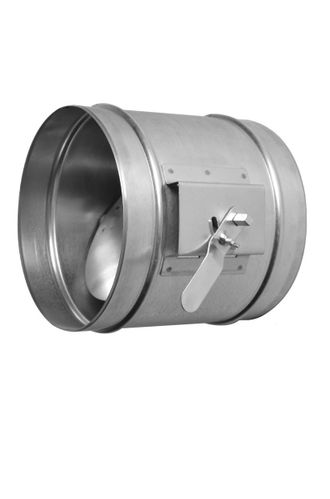

Дроссель-клапан круглый представляет собой корпус из оцинкованного листа, снаружи которого находится сектор управления поворотной заслонкой, расположенной внутри. Регулировка потока воздуха осуществляется поворотом рукоятки сектора управления, вследствие чего заслонка либо перекрывает путь воздушному потоку, либо устанавливается в горизонтальное положение и практически перестает создавать преграду для потока воздуха. Пределы регулирования потока находятся в диапазоне 10-100%, просвет канала полностью не закрывается. Для фиксации ручки сектора управления предусмотрен зажим специальной гайкой-барашком.

По умолчанию соединение у дроссель-клапана ниппельное, что позволяет монтировать его внутрь воздуховода и обеспечивает скорость и удобство монтажа.

Стандартно дроссель-клапан изготавливается из оцинкованной стали. Возможно изготовление клапана другой толщины металла или габаритных размеров, а также из нержавеющей или черной стали.

СОЕДИНЕНИЕ С КРУГЛЫМИ ЭЛЕМЕНТАМИ

Чтобы соединить дроссель-клапан с воздуховодом дополнительно ничего не нужно. Дроссель входит внутрь.
Чтобы соединить дроссель-клапан с другим элементом (отводом, врезкой-седло, тройником, заглушкой, глушителем, переходом, шибером, зонтом) необходима муфта чистого размера или отрезок воздуховода.
