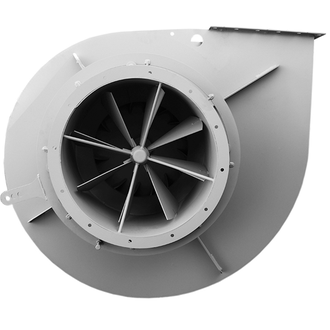

Дымосос ВД 2,5 3,0 3000 об/мин сх.1

ОПИСАНИЕ

Промышленные дымососы серии ВД эксплуатируются совместно с котельными агрегатами, имеющими уравновешенную тягу. Основное назначение дымососов ВД состоит в обеспечении стабильной подачи приточного воздуха к топочным камерам котлов. Такими машинами комплектуются паровые котельные агрегаты с часовой производительностью 25 тонн пара и более, а также газомазутные котлы с часовой производительностью тепла от 0,5 до 16 Гкал. В газомазутных котельных установках дымососы могут работать не только на вдув приточного воздуха, но и на утилизацию дыма.

Кроме котельных агрегатов дымососы ВД могут использоваться в составе различных технологических установок, где требуется интенсивное перемещение рабочей воздушной среды.

КОНСТРУКЦИЯ

Дымососы ВД выпускаются в виде моноблока. На единой опорной раме, представляющей собой сварную металлоконструкцию, располагается электропривод, подключенный к центробежному вентилятору. Всасывание воздуха происходит вдоль оси рабочего колеса вентилятора, а выброс – через улитку под углом 90 градусов к оси.

Дымососы серии ВД выпускаются с поворотной улиткой, что дает возможность направить выходной патрубок под углом от 0 до 270 градусов (шаг поворота – 15 градусов). На выходном патрубке улитки предусмотрен прямоугольный фланец с отверстиями под стыковку оборудования с воздуховодами вентиляционной системы.

МОНТАЖ

Установка дымососов ВД производится на фундамент или перекрытие здания. В опорной раме предусмотрены отверстия под анкерное крепление. Для снижения уровня вибрации и шумов рекомендуется использовать виброизолирующие прокладки между рамой и поверхностью опоры.

По исполнению ВД делятся на правые и левые (по направлению вращения рабочего колеса вентилятора, если смотреть со стороны электропривода).

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы дымососы ВД рассчитаны на эксплуатацию в регионах с умеренным климатом (в соответствии с требованиями ГОСТ 15150). Температура окружающей среды при размещении и работе тягодутьевых машин должна находиться в диапазоне от -30 до +40С.

Не рекомендуется производить запуск вентилятора ВД, если температура корпуса находится ниже отметки -30С.

Максимальная температура перемещаемой среды составляет +200С.

Категория размещения дымососов ВД – 2. Возможно размещение оборудования как внутри помещений, так и снаружи при условии защиты тягодутьевой машины от атмосферных осадков и прямых солнечных лучей.

ГАРАНТИЯ

12 месяцев со дня ввода вентилятора в эксплуатацию, но не более 18 месяцев со дня отгрузки.

ГАБАРИТНЫЕ РАЗМЕРЫ
