Дымосос Д 2,7 1,5 3000 об/мин сх. 1
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Исполнение: схема 1
- Напряжение: 380 В
- Мощность двигателя: 1,5 кВт
- Частота вращения: 3000 об/мин
- Производительность: 1000-1400 м3/час
- Полное давление: 300 Па
- Материал корпуса и рабочего колеса: углеродистая сталь
ОПИСАНИЕ
Дымососы типа Д представляют из себя центробежные тягодутьевые машины среднего или высокого давления, одностороннего всасывания, предназначенные для отсасывания дымовых газов из топок различных котельных агрегатов, оборудованных золоулавливающими системами и для вытяжки дымовых газов из газомазутных котлов. Температура рабочей среды не должна превышать +200°С. Данные машины имеют увеличенную толщину стенок, по сравнению с дутьевыми вентиляторами типа ВД, что увеличивает их срок службы. Дымососы Д оснащены рабочим колесом с 32-мя вперед загнутыми лопатками, направление вращения колеса - правое или левое. "Улитка" изготавливается с углом разворота от 0° до 270°, с интервалом в 15°. Ребра улитки, мешающие установке, подрезаются.
Температурный режим перемещаемых сред не превышает +200°С.
Корпус и рабочее колесо выполнено из углеродистой стали (для перемещения неагрессивных дымовых сред).
Климатическое исполнение не выше У2 (умеренный климат, установка на улице под навесом, окружение -30 +40 °С).
ГАРАНТИЯ
12 месяцев со дня ввода вентилятора в эксплуатацию, но не более 18 месяцев со дня отгрузки.
Расшифровка схем (исполнений) дымососов Д:
- Схема 1 (исполнение 1) - рабочее колесо дымососа расположено на валу электродвигателя.
- Схема 3 (исполнение 3) - рабочее колесо дымососа соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
- Схема 5 (исполнение 5) - рабочее колесо дымососа расположено на валу подшипникового узла. Вал подшипникового узла соединен с электродвигателем клиноременной передачей, позволяющей изменять обороты рабочего колеса шкивами.
Нестандартное исполнение дымососов Д может включать:
- Температурный режим перемещаемых сред до +500°С, достигаемый путем оснащения дымососов системами воздушного и водяного охлаждения
- Изготовление из нержавеющих коррозионностойких сталей (например : 12Х18Н10Т, AISI 316, AISI 304, AISI 201 и т.д.), для работы с агрессивными газовоздушными средами
- Климатическое исполнение У1 (умеренный, улица, без навеса), УХЛ, УХЛ1, ХЛ, ХЛ1 (умеренно-холодный, холодный климат, улица, окружение -60 +40 °С)

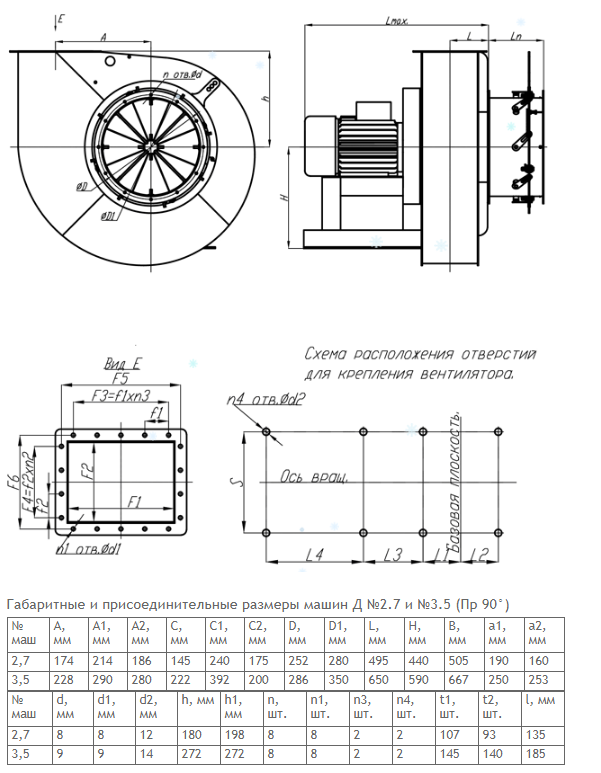

ГАБАРИТНЫЕ РАЗМЕРЫ
