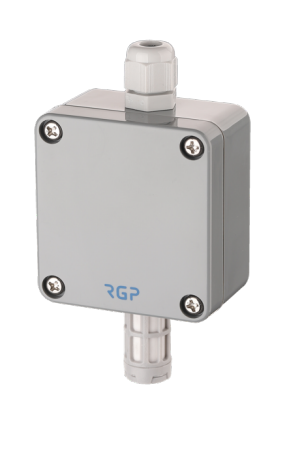

Датчик влажности и температуры наружный THS-03-1 с активным выходом 0-10В (PFTE-фильтр)

9500 руб.
В корзину

Купить в 1 клик

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Напряжение питания (постоянный ток): 15-24В (+10%)

 Потребляемая мощность: 1 Вт
 Сопротивление изоляции при +20 °C: более 100Мом (500В DC)
 Степень защиты со стороны корпуса датчика: IP 67

 Степень защиты со стороны измерительной части: IP 55

 Материал корпуса: пластик ABS, темно-серый

 Размеры корпуса: 64x58x35 мм.

 Кабельный ввод: PG11, диаметр кабеля до 10 мм

 Подключение кабеля: клеммы до 1,0 мм2

 Монтаж/подключение: фланец из пластика MF-8

 Измерительные элементы для дополнительного канала: PT100, PT1000, NTC10K


ДОПОЛНИТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:


• Диапазон измерения температуры (0-10В): 0…+50 °C

• Диапазон измерения влажности (0-10В): 0…100 % Rh
Диапазон измерения температуры (сопротивление): -40…+120 °C

• Температура окружающей среды при эксплуатации (корпус): -40…+50 °C

• Температура окружающей среды при эксплуатации (измеритель): -40…+150 °C

 Температура окружающей среды при хранении: -20…+70 °C

 Погрешность измерения влажности (0-80% Rh/ 80-100% Rh): 3% Rh/3-5% Rh

 Погрешность измерения температуры (0-10В): 0,3 °C

• Погрешность измерения дополнительного канала PT100/PT1000: 0,3 °C (PT) / 0,5 °C (NTC)

• Долговременная стабильность канала влажности (30°C, 50% Rh): 0,5 % в год

• Долговременная стабильность канала температуры (30°C, 50% Rh): 0,01°C в год

 Защитная трубка: нержавеющая сталь AISI 304

• Диаметр защитной трубки: внешний 8 мм, внутренний 6 мм

 Длина защитной трубки: 100, 200, 300 мм.

 Установочная длина: от 80 до 280 мм.

• Защита ЧЭ (защитный колпачок из прессованного металла): ZE-10, M8х0,75


ОПИСАНИЕ

Датчик THS-03 измеряет относительную влажность и температуру воздуха посредством измерительного элемента с высокой долговременной стабильностью, расположенного внутри фильтра с тканевой мембраной. Измеренные величины влажности и температуры преобразуются в нормированный сигнал 0-10В. Относительная влажность в процентах является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре. Предназначены для использования в неагрессивной среде без значительного содержания пыли и измерения параметров воздуха в системах вентиляции и кондиционирования, чистых помещениях, холодильных и пропарочных камерах и т.д. Дополнительно могут комплектоваться пассивным выходом PT1000 и NTC для измерения температуры.

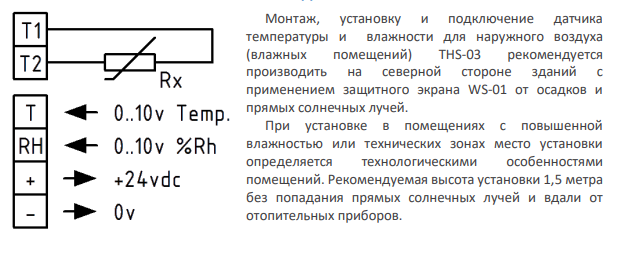

МОНТАЖ И СХЕМА ПОДКЛЮЧЕНИЯ
