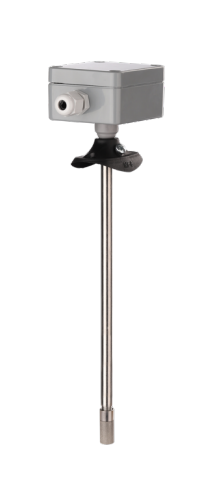

Датчик влажности и температуры канальный THS-02-240 с активным выходом 0-10В, 240 мм

ДОПОЛНИТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Диапазон измерения температуры (0-10В): 0…+50 °C

• Диапазон измерения влажности (0-10В): 0…100 % Rh
• Диапазон измерения температуры (сопротивление): -40…+120 °C
• Температура окружающей среды при эксплуатации: -40…+120 °C

• Температура окружающей среды при хранении: -20…+70 °C

• Погрешность измерения влажности (0-80% Rh/ 80-100% Rh): 3% Rh/3-5% Rh

• Погрешность измерения температуры (0-10В): 0,3 °C

• Погрешность измерения дополнительного канала PT100/PT1000: 0,3 °C (PT) / 0,5 °C (NTC)

• Долговременная стабильность канала влажности (30°C, 50% Rh): 0,5 % в год

• Долговременная стабильность канала температуры (30°C, 50% Rh): 0,01°C в год

• Защитная трубка: нержавеющая сталь AISI 304

• Диаметр защитной трубки: внешний 8 мм, внутренний 6 мм

• Длина защитной трубки: 100, 200, 300 мм.

• Установочная длина: от 80 до 280 мм.

• Защита ЧЭ (защитный колпачок из прессованного металла): ZE-10, M8х0,75

ОПИСАНИЕ

Датчик THS-02 измеряет относительную влажность и температуру воздуха посредством измерительного элемента с высокой долговременной стабильностью, расположенного внутри фильтра из прессованного металла на конце защитной трубки. Измеренные величины влажности и температуры преобразуются в нормированный сигнал 0-10В. Относительная влажность в процентах является частным от деления парциального давления ненасыщенного водяного пара на давление насыщенного пара при той же температуре. Предназначены для использования в неагрессивной среде без значительного содержания пыли и измерения параметров воздуха в системах вентиляции и кондиционирования, чистых помещениях, холодильных и пропарочных камерах и т.д. Дополнительно могут комплектоваться пассивным выходом PT1000 и NTC для измерения температуры.

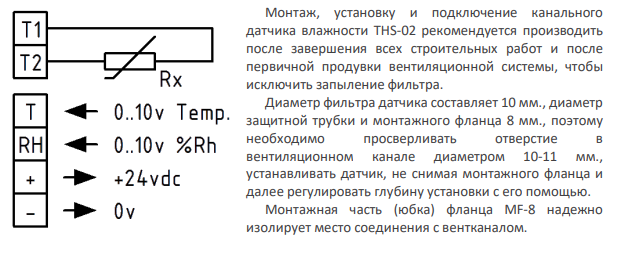

МОНТАЖ И СХЕМА ПОДКЛЮЧЕНИЯ
