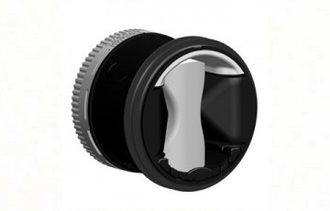

Клапан постоянного расхода воздуха AIRFIX 125 до 100 м3/ч
ВНИМАНИЕ!!!
ЦЕНА ЗАВИСИТ ОТ КУРСА ЕВРО, УБЕДИТЕЛЬНО ПРОСИМ УТОЧНЯТЬ АКТУАЛЬНЫЕ ЦЕНЫ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Диаметр: 125 мм
- Производительность: 15-85 м3/ч
- Страна производитель: Франция
ОПИСАНИЕ
Задачей клапана AIRFIX является постоянный контроль расхода воздуха в системе вентиляции. Клапан AIRFIX может быть легко установлен в круглых воздуховодах, чтобы контролировать точный и постоянный расход воздуха с большим диапазоном диффенциального давления. Мембрана надувается или сдувается в зависимости от падения давления с обеих сторон клапана AIRFIX, контролируя постоянный расход воздуха. Этот принцип гарантирует постоянный расход воздуха, когда изменяется дифференциальное давление.
ГАБАРИТНЫЕ РАЗМЕРЫ

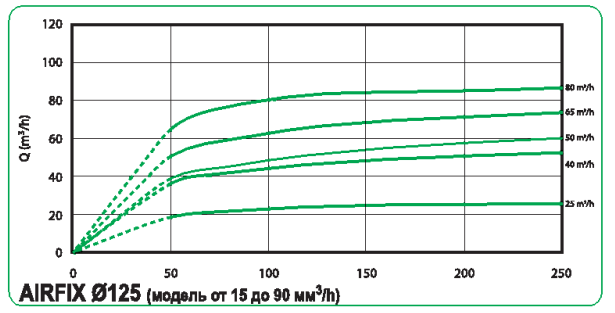

АЭРОДИНАМИЧЕСКИЕ ХАРКТЕРИСТИКИ
Кривые линии ниже показывают изменение расхода воздуха для каждого клапана AIRFIX в соответсвии с изменением давления.
В стандартной комплектации клапаны AIRFIX предназначены для работы в диапазоне дифференциального давления от 50 до 250 Pa. Под заказ производятся клапаны AIRFIX предназначенные для работы в диапазоне дифференциального давления от 150 дл 650 Pa.
Точность измерения:
+/- 5 m³/h для номинального потока ≤ 50 m³/h
+/- 10% для номинального потока > 50 m³/h
МОНТАЖ

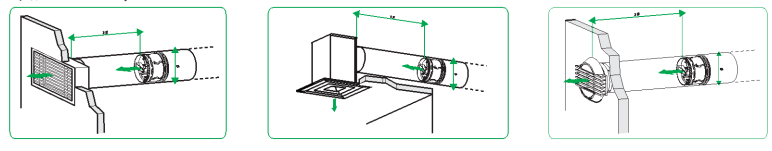

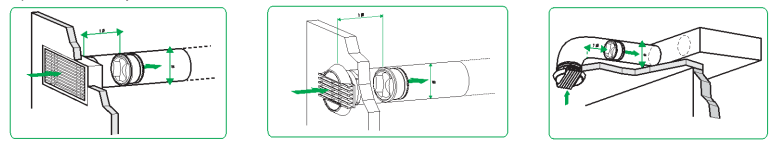

УСТАНОВКА В ВЫТЯЖНЫХ СИСТЕМАХ
- Контроль вытяжного воздуха
- При удалении воздуха, необходимо соблюсти дистанцию в один диаметр (D=1) между клапаном AIRFIX и воздухораспределителем, чтобы избежать аэродинамических и акустических помех.
УСТАНОВКА В ПРИТОЧНЫХ СИСТЕМАХ
- В приточных системах необходимо соблюсти дистанцию в три диаметра (D=3) между клапаном AIRFIX и воздухораспределителем, чтобы избежать аэродинамических и акустических помех.
ПРЕИМУЩЕСТВА
При производстве клапанов AIRFIX используется уникальная технология - регулируемая эластичная мембрана.
Данная технология обеспечивает:
? Без электричества! Не требуется использование электрокабелей и дорогостоющих систем контроля.
? Низкий уровень шума (нет стука или другого звука из-за смены давления).
? Регулирующая способность не изменяется при засорении.
? Возможность установки в любом положении.
? Исключается возможность нгеправильной установки.
? Нет необходимости в инструментах при монтаже и настройке расхода воздуха.
? Широкий выбор диаметров и диапазонов расхода воздуха.
? Продукт высокого качества. Клапан AIRFIX разработан и произведен во Франции.
? Клапаны AIRFIX существенно снижают расходы на наладку и ввод в эксплуатацию систем вентиляции и кондиционирования на объекте.
ИСТАЛЛЯЦИЯ
- Клапан AIRFIX встраивается в круглый канал в непосредственной близости от диффузора или решетки.
- Важно следить, чтобы положение клапана AIRFIX совпадало с направлением потока воздуха указанным на самом клапане AIRFIX.
- Возможна горизонтальная или вертикальная установка.

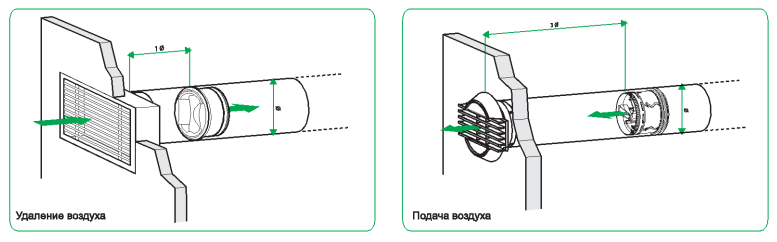

- Чтобы избежать акустических или аэродинамических нарушений требуется соблюдать следующую дистанцию между клапаном AIRFIX и конечным воздухораспределителем:
В вытяжных системах: D=1 (расстояние от решетки до клапана должно соотвествовать одному диаметру).
В приточных системах: D=3 (расстояние от решетки до клапана должно соответствовать трем диаметрам).
УСТАНОВКА И НАСТРОЙКА

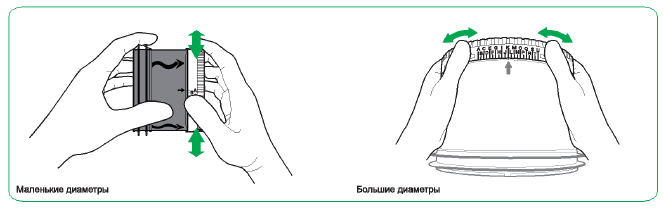

1. Настройка требуемого расхода воздуха.
Вращайте вручную регулирующее кольцо для настройки расхода воздуха до установки желаемого расхода воздуха, в соответствии с корреляционной таблицей. При необходимости удалите дополнительный пластиковый регулятор серого цвета.

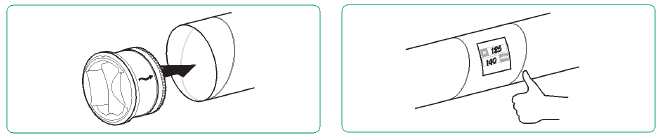

2. Положение клапана AIRFIX
Поместите клапан AIRFIX в вентиляционный канал в соответствии со стрелкой, которая показывает направление потока воздуха.
3. Локализация продукта
К клапану AIRFIX прилагается наклейка, которая должна быть заполнена вручную на месте (диаметр клапана AIRFIX и настройки расхода воздуха), и размещена на канале, чтобы показать место положения клапана AIRFIX.
Важно! Соблюдать минимальное расстояние до и после воздухораспределителя.
