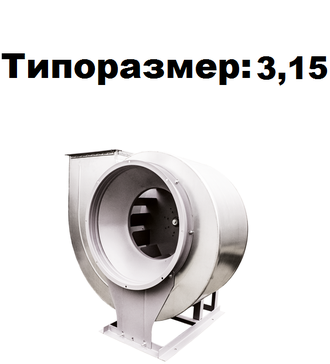

Радиальный вентилятор низкого давления ВР 80-75-3,15 2,2 кВт

17566 руб. 13175 руб.

В корзину

Купить в 1 клик



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


  • Производительность: 2,17-4,5 тыс.м3/час
  • Полное давление: 1500-700 Па
  • Мощность двигателя: 2,2 кВт
  • Частота вращ. э/дв: 2900 Об./мин.
  • Напряжение: 380В
  • Масса: 40 кг
  • Относительный диаметр колеса: 1,05 мм
  • Диаметр входного отверстия: 315 мм
  • Размер выходного патрубка: 221x221


Аэродинамические характеристики

Акустические характеристики


АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ


ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ


ВР 80-75 – вентиляторы радиальные низкого давления одностороннего всасывания производятся по ТУ 4861-001-85589750.


Вентилятор серии ВР 80-75 выполняется в моноблочной конструкции. На сварной раме установлен металлический корпус «улитка» с двумя патрубками, на фланцах которых предусмотрены отверстия для монтажа оборудования к воздуховодам вентиляционной сети. Корпус имеет возможность углового поворота вокруг рамы, что позволяет выставить выходной патрубок под нужным углом к горизонту. Внутри корпуса находится рабочее лопастное колесо с двенадцатью отогнутыми в противоположную вращению сторону лопатками. По направлению его вращения различают правые и левые радиальные вентиляторы. Для крепления рамы к основанию в ее нижней опорной части имеются отверстия под анкерное крепление (при монтаже рекомендуется использовать дополнительные виброизоляционные прокладки).



Вентиляторы радиальные ВР 80-75 подлежат эксплуатации в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Рабочая среда – воздух с концентрацией мелкодисперсной пыли и взвешенных частиц до 100 мг/м.куб. Допустимая температура воздуха - до +80С. В рабочей среде не должны присутствовать липкие, взрывоопасные и волокнистые включения.


Характеризуются максимальной эффективностью при работе в климатических регионах У и Т при t0 окружающей среды -40…+40С по 2 и 3 кат. размещения. При условии защиты двигателя от воздействия внешних факторов окружающей среды допускается использовать вентиляторы в условиях У по 1 кат. размещения. Вентиляторы радиальные низкого давления ВР 80-75 могут эксплуатироваться в регионах с повышенной сейсмоактивностью.


ОСНОВНЫЕ ВАРИАНТЫ ИЗГОТОВЛЕНИЯ



Индекс

Назначение и материалы

-

Общепромышленное исполнение, материал - углеродистая сталь

Ж2

Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь

К1

Коррозионностойкое исполнение, материал – нержавеющая сталь

К1Ж2

Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь

В

Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВЖ2

Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь

ВК1

Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь

ВК3

Взрывозащищенное исполнение, материал – алюминиевые сплавы



Аналоги ВР 80-75

В качестве наиболее близких к ВР 80-75 аналогов по аэродинамическим свойствам можно выделить:


  • ВЦ 4-70, ВЦ 4-75, а также  ВР 80-70 и ВР 86-77.
Номер улитки 3.15
Мощность двигателя (выбрать из списка) 2.2 кВт
Мощность двигателя (поле) 2.2 кВт
Макс. производительность 4500 м3/час
Масса 40 кг
Диаметр входного отверстия 315 мм
Размер выходного патрубка 221х221 мм
Поддерживается на складе есть
