Вентилятор радиальный пылевой ВЦП 7-40 №3,15 сх1 2,2/2800

ОПИСАНИЕ

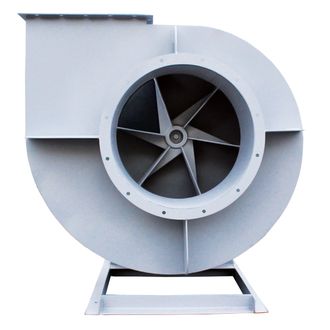

Вентилятор пылевой ВЦП 7-40 среднего давления одностороннего всасывания конструктивно выполнен в виде моноблока. На раме из металлопроката установлен металлический спиральный кожух по типу «улитка», который может вращаться и изменять направление напорного патрубка относительно опорной поверхности. На обоих патрубках корпуса предусмотрены монтажные фланцы с отверстиями под болтовое крепление к воздуховодам вентиляционной сети. Внутри корпуса располагается рабочее колесо с шестью лопатками, которые загнуты в сторону вращения. Вентиляторы ВЦП 7-40 изготавливаются в двух исполнениях: правого и левого вращения (относительно привода).

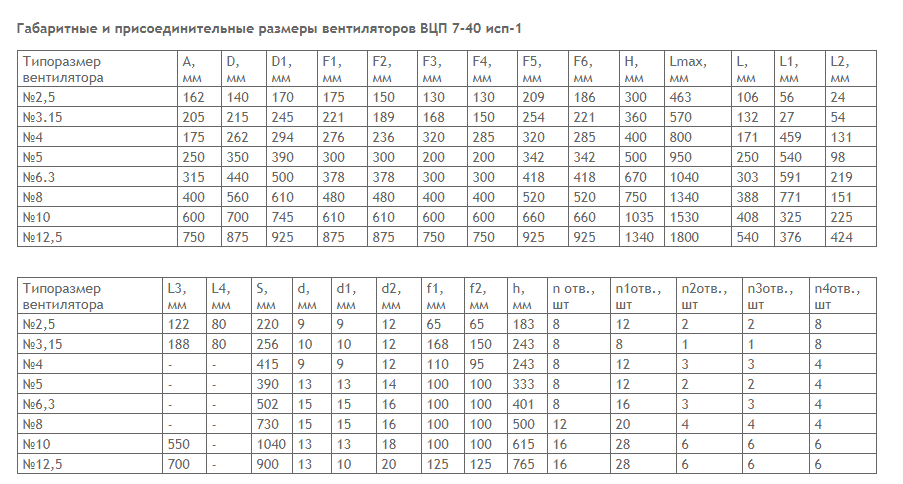

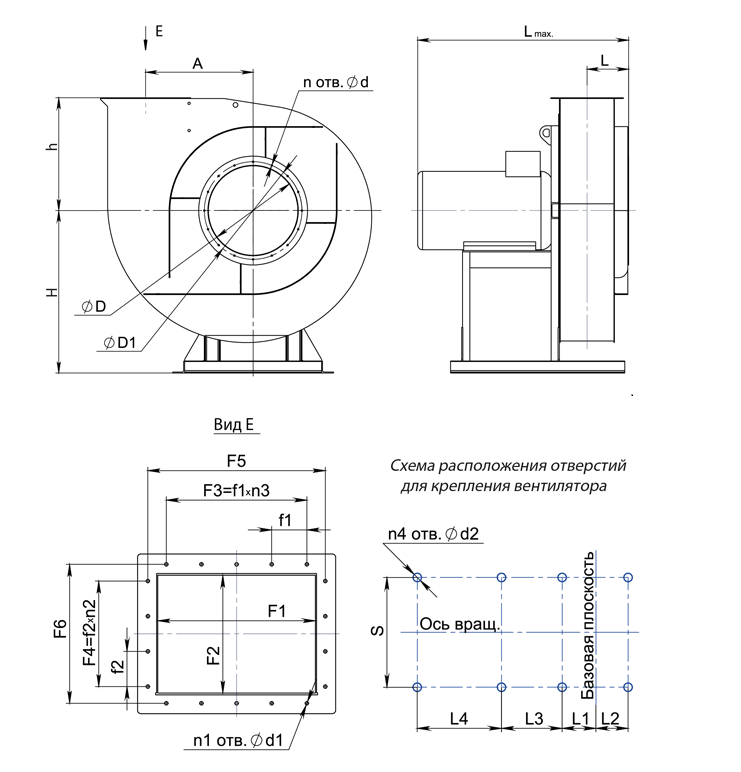

ГАБАРИТНЫЕ РАЗМЕРЫ

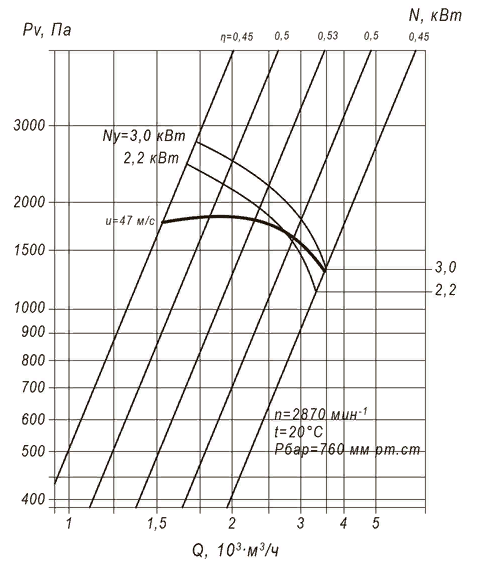

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
