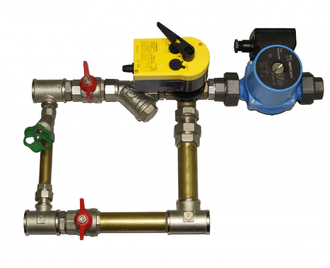

Смесительный узел СУ3А-40-2,5

ОПИСАНИЕ

Схема с 3-х ходовым регулирующим краном используется в системах с малым перепадом давления. Например, при собственном котле для подогрева теплоносителя. Изменение температуры получается путем плавного подмешивания к горячему теплоносителю холодного теплоносителя, прошедшего калорифер. Схема обеспечивает постоянный объем протекаемого теплоносителя в калорифере.
Это позволяет более точно поддерживать заданную температуру воздуха и, кроме того, система более устойчива к замерзанию теплоносителя.
Байпас с балансировочным клапаном, входящие в состав смесительного узла, предназначены для поддержания постоянного значения температуры теплоносителя на входе в систему.
Максимальная температура теплоносителя 110 °С.
При установке циркуляционного насоса на обратной воде из калорифера температура теплоносителя может быть увеличена до 130 °С.

ФУНКЦИОНАЛЬНАЯ СХЕМА

П

ПОДБОР СМЕСИТЕЛЬНОГО УЗЛА

Смесительный узел (СУ) подбирается для уже выбранного водяного калорифера. Для правильного подбора СУ необходимо рассчитать две величины:

• kvs - условный объемный расход теплоносителя через полностью открытый клапан при перепаде давления 100 кПа, м³/час. Эта величина является основной характеристикой клапана.

• Pобщ- сумма падений давления на калорифере и СУ, кПа.

Обычно, значение  kvs  задается проектировщиком вентиляционной системы, но также может быть приблизительно рассчитано зная исходные данные калорифера:

• W - мощность калорифера, кВт или V - расход воды калорифера, м³/ч

• Т - разница входной и выходной температуры воды, обычно принимают Т=20 °С

• dPкал - падение давления воды на калорифере, кПа
• kvs=10V/sqrt(Pкал), где V=0.86W /Т

Полученное в результате расчетов значение kvs  может не совпасть с линейкой выпускаемых заводом изготовителем. Клапан принято выбирать округляя значение в меньшую сторону. Это позволит производить регулировку температуры теплоносителя точнее.

Для простоты расчета принимаем, что падение давления на калорифере и элементах СУ равно между собой (падение давления на элементах СУ не должно превышать падения давления на калорифере):

Pобщ  =2Pкал

Далее, по полученному значению давления проверяем правильность выбора циркуляционного насоса, т.е. возможность преодолеть Pобщ при рассчитанном расходе воды в калорифере.

Представленный расчет является упрощенным вариантом подбора смесительного узла, и верен при условии что суммарные потери давления потребителя и потери давления в подмешивающем трубопроводе составляют не более 25000 Па.
