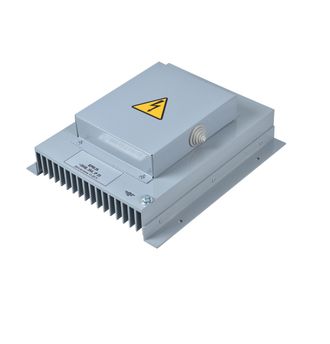

БРМ25 - Блок расширения мощности
БРМ25 - Блок расширения мощности
БРМ25 - Блок расширения мощности

БРМ25 - Блок расширения мощности

8915 руб. 8022 руб.
В корзину

Купить в 1 клик



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


 Управляющее напряжение: 5В 5мА

 Напряжение питания: ~ 400 В ± 15%

 Диапазон рабочих температур: 0 ... 40 °С

 Степень защиты: IP40

 Максимальный рабочий ток: 25 А

 Максимальная нагрузка: 16 кВт

 Выделяемая мощность: 118 Вт

 Монтаж: на стену или в щит управления

• Габаритные размеры блока симисторов: 243*202*88 мм

 Вес: 1,1 кг


Схема подключения к терморегулятору МРТ380.14

ПРИМЕНЕНИЕ

Позволяет подключить к терморегулятору МРТ380 канальный нагреватель с двумя группами мощности.
Между собой БРМ и регулятор температуры соединяются 4х метровым кабелем, входящим в комплект поставки. БРМ25 и БРМ40 предназначены для управления электрическими нагревателем общей мощностью до 52 кВт, который разделен на две ступени.
БРМ может совместно работать с терморегулятором МРТ380 или контроллерами серии Klimat.


ОПИСАНИЕ РАБОТЫ

При подаче на клеммы 5 и 6 сигнала управления +5 В(5мА) симисторы открываются подключая нагрузку. Подключение нагрузки происходит в момент перехода напряжения через ноль, что убирает скачки напряжения и уменьшает сетевые помехи.
Кабель, длиной 4 метра, входит в комплект поставки БРМ-25(40).


СХЕМА ПОДКЛЮЧЕНИЯ


СХЕМА ПОДКЛЮЧЕНИЯ БРМ-25(40) К ТЕРМОРЕГУЛЯТОРУ МРТ380.14-25(40)
